Wohnmobil Solaranlage erweitern: Stufe 2 mit mehr Solar und Solartasche.
Stufe 2 baut auf der Wohnmobil-Solaranlage Stufe 1 auf: Batterie, Ladebooster, Wechselrichter und Grundsystem bleiben erhalten. Erweitert wird vor allem die Solarseite mit mehr Dachleistung, einem grösseren MPPT-Laderegler und einer flexiblen 160-W-Solartasche für Winter, Süden und schlechte Tage.
Wohnmobil Solaranlage erweitern in 60 Sekunden
Stufe 2 ist die Solar-Erweiterung für alle, denen Stufe 1 als Grundsystem gefällt, die aber im Winter, in südlichen Ländern oder bei höherem Strombedarf mehr Solarreserve brauchen. Statt das komplette System neu zu planen, wird die Solarseite sinnvoll ausgebaut.
- Basis
- Stufe 1 bleibt erhalten: 100 Ah LiFePO4, 30-A-Ladebooster, SmartShunt und 1000-W-Wechselrichter.
- Dachsolar
- Je nach Dachfläche sind 210 W bis 230 W feste Solarleistung realistisch.
- Laderegler
- Für die feste Solarseite kommt ein SmartSolar MPPT 75/15 zum Einsatz.
- Solartasche
- Zusätzlich kann eine 160-W-Solartasche über einen zweiten MPPT 75/10 eingebunden werden.
- Kosten
- Der komplette Materialkorb liegt bei ca. 2300 €. Wer Stufe 1 schon besitzt, braucht nur die fehlenden Erweiterungsteile.
- Wichtig
- Bei Parallelschaltung, Sperrdioden, Sicherungen und Kabelquerschnitten sollte der Schaltplan zum Fahrzeug passen.
Das Video zur Wohnmobil-Solaranlage Stufe 2
Im Video zeige ich die Solar-Erweiterung aus Stufe 2: mehr Dachsolar, mehrere Modul-Möglichkeiten, Parallelschaltung, Sperrdioden, MPPT-Laderegler, Solartasche, Anschluss am System und die Kosten der Materialliste.
Video direkt auf YouTube ansehen: Wohnmobil-Solaranlage Stufe 2
Stufe 2 ist keine neue Anlage, sondern die Solar-Erweiterung von Stufe 1
In Stufe 1 ging es um den kompakten Einstieg: eine solide 12-V-Stromversorgung, 150 W Solar, 100 Ah LiFePO4, Ladebooster und Wechselrichter. Stufe 2 greift dieses System auf und fragt: Was passiert, wenn du mehr Solar möchtest, aber Akku, Ladebooster und Wechselrichter nicht direkt vergrössern willst?
Genau dafür ist diese Ausbaustufe gedacht. Die feste Dachsolarleistung steigt je nach Dachvariante auf etwa 210 bis 230 W. Dazu kommt eine mobile Solartasche mit 160 W. Das ist besonders interessant, wenn du im Winter weiter südlich unterwegs bist, unter wechselnden Bedingungen stehst oder die Sonne bewusst ausrichten willst.

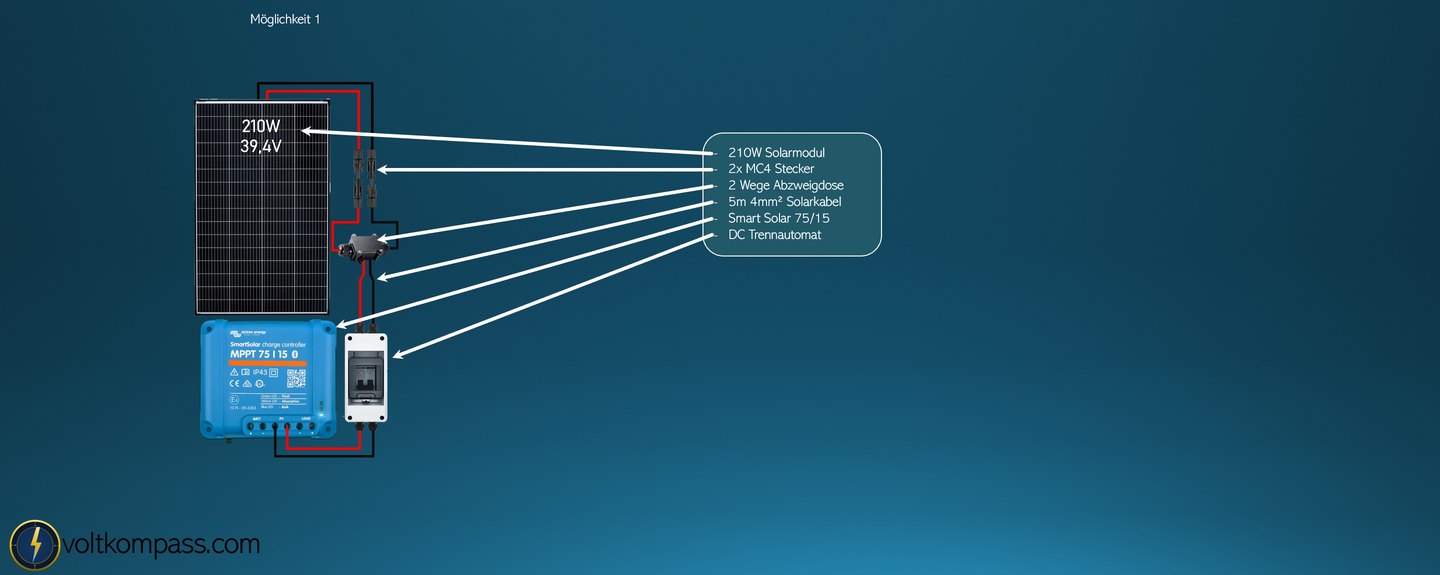

Ein grosses 210-W-Solarmodul: simpel, wenn genug Dachfläche frei ist
Die einfachste Variante ist ein einzelnes 210-W-Solarmodul mit etwa 39,4 V Arbeitsspannung. Das Modul ist mit ca. 146 x 97 cm relativ gross. Wenn diese Fläche auf dem Dach frei ist, bleibt die Verschaltung angenehm übersichtlich: Modul, MC4-Stecker, Abzweigdose, DC-Trennautomat und SmartSolar MPPT 75/15.
Unter sehr guten Sommerbedingungen kann ein flach montiertes 210-W-Modul theoretisch bis etwa 1360 Wh am Tag erzeugen. Das entspricht rund 113 Ah in einem 12-V-System. Im Winter sind bei guten Bedingungen eher etwa 460 Wh beziehungsweise 38 Ah realistisch.
Diese Werte sind Maximalwerte ohne Schatten, mit freiem Himmel und guter Sonnenlage. Im echten Reisealltag entscheidet die Dachposition oft mehr als die reine Wattzahl.

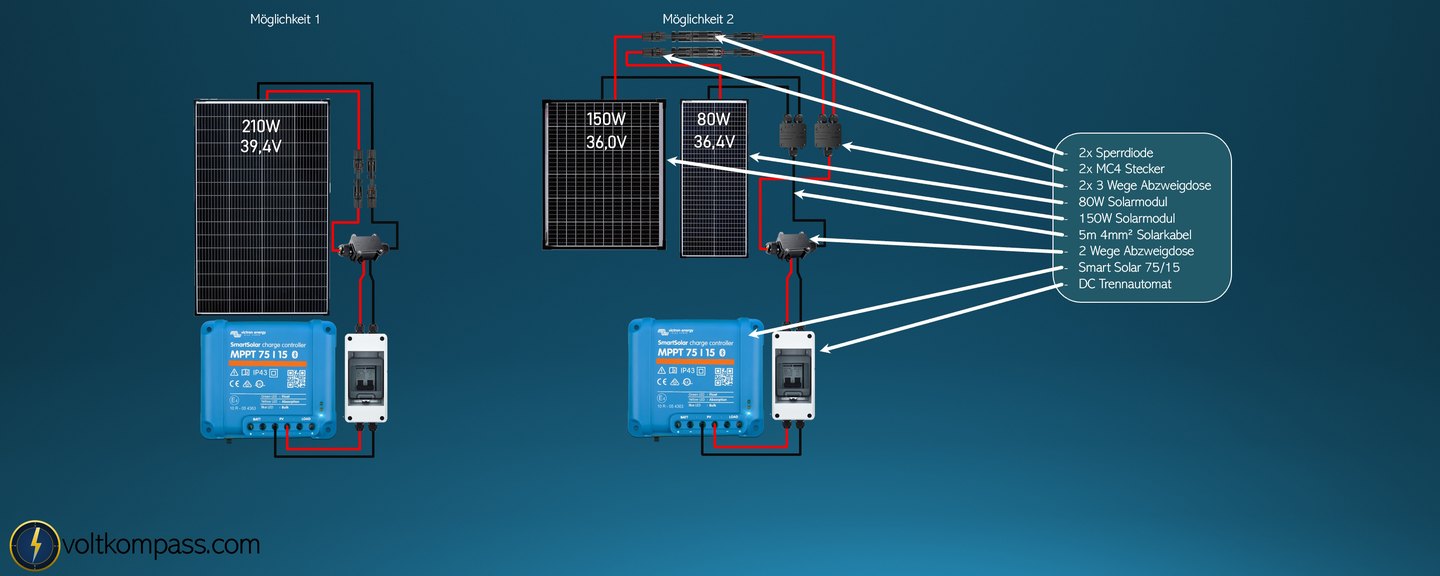

150 W plus 80 W parallel: mehr Solar, wenn ein grosses Modul nicht passt
Wenn ein einzelnes grosses Modul nicht auf das Wohnmobildach passt, kann die Solaranlage aufgeteilt werden. In dieser Variante werden ein 150-W-Modul mit etwa 36,0 V und ein 80-W-Modul mit etwa 36,4 V kombiniert. Weil die Arbeitsspannungen nah beieinander liegen, passt die Parallelschaltung gut zum MPPT 75/15.
Bei gemischten Modulen ist die Parallelschaltung wichtig. Die Spannungen sollten ähnlich sein, die Ströme addieren sich. Sperrdioden können verhindern, dass ein verschattetes Modul von einem anderen Modul rückwärts belastet wird. Bei kleinen Anlagen ist das nicht immer zwingend, aber oft eine saubere Sicherheitsreserve.
Gerade bei unterschiedlichen Solarmodulen lohnt sich ein sauberer Schaltplan. So siehst du vor dem Einbau, ob Modulspannung, Sicherung, Kabelquerschnitt und Laderegler zusammenpassen.

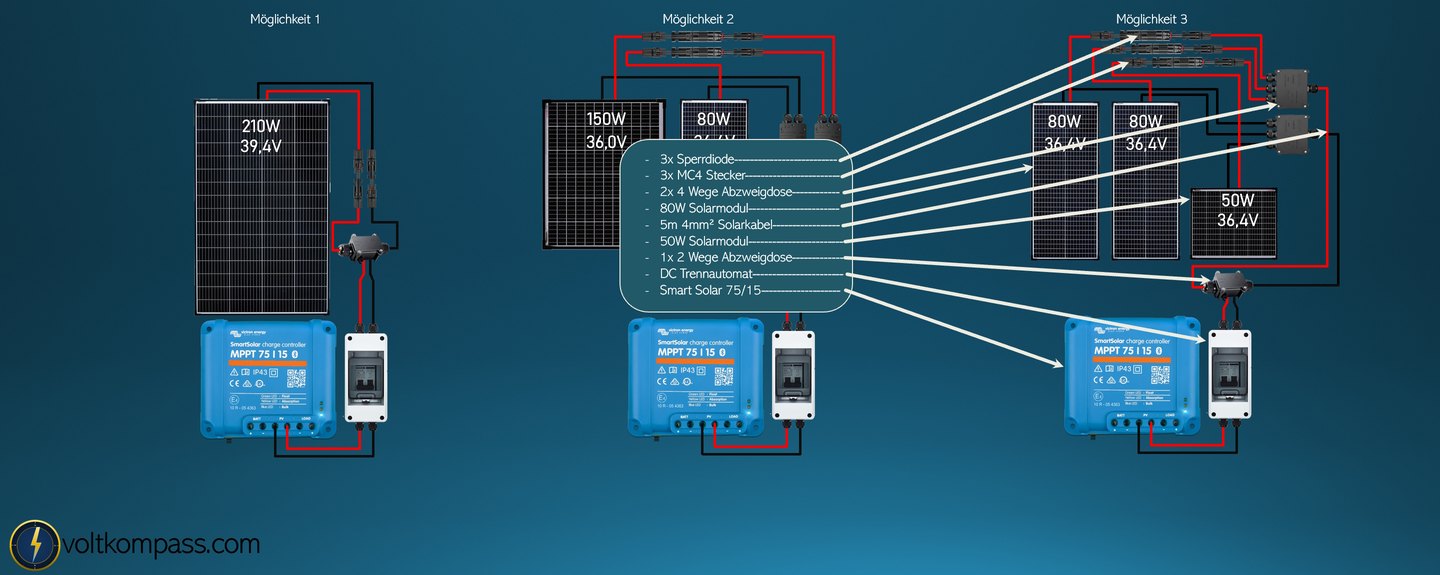

Schaltplan prüfen lassen →Dachfläche puzzeln: mehrere kleine Module parallel anschliessen
Bei vielen Wohnmobilen ist das Dach nicht frei: Dachluken, Antennen, Reling, Klima oder Schattenspender nehmen Platz weg. Dann kann eine Solaranlage aus mehreren kleinen Modulen sinnvoller sein. Im gezeigten Beispiel werden zwei 80-W-Module und ein 50-W-Modul mit ähnlicher Arbeitsspannung parallel verschaltet.
Technisch ist diese Lösung anspruchsvoller als ein einzelnes Modul. Du brauchst mehr MC4-Verbindungen, Abzweigdosen, Sperrdioden und einen klaren Plan, wie die Leitungen zum MPPT-Laderegler geführt werden. Der Vorteil: Die vorhandene Dachfläche wird besser genutzt.

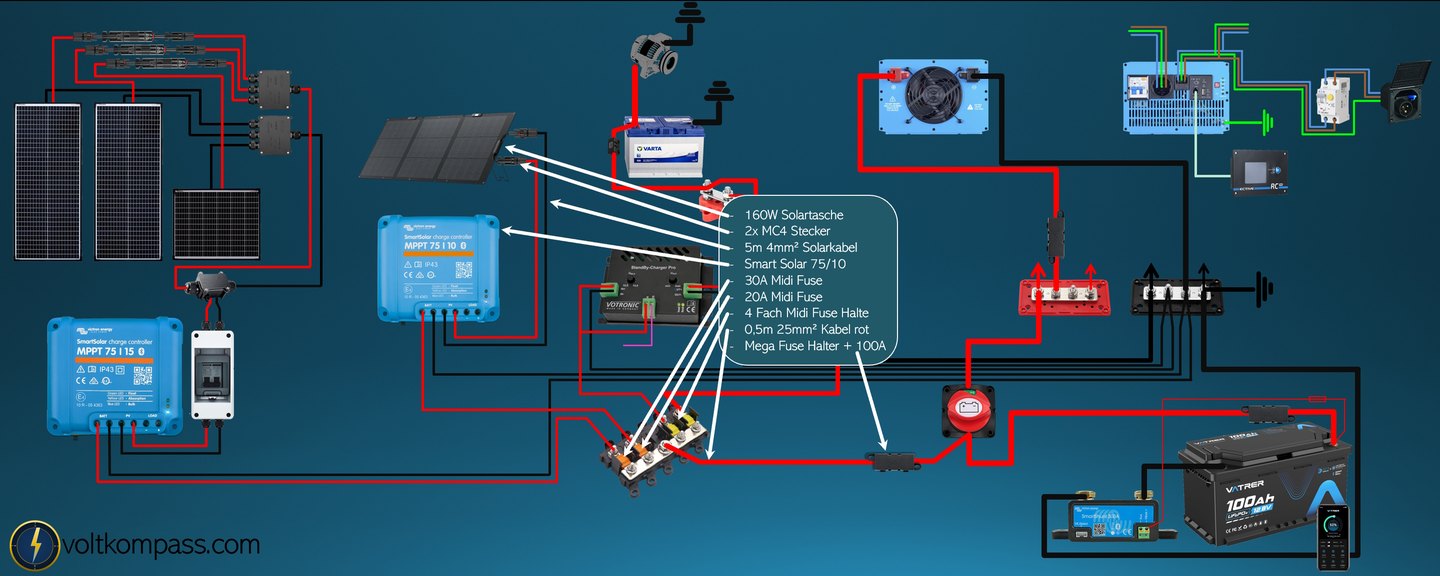

160-W-Solartasche: flexibel, wenn die Dachanlage im Winter nicht reicht
Die feste Dachanlage ist praktisch, aber sie liegt flach. Gerade im Winter ist der Sonnenstand niedrig, und ein flaches Dachmodul liefert deutlich weniger. Eine 160-W-Solartasche kann dagegen zur Sonne ausgerichtet werden. Deshalb ist sie für Winterreisen und Standtage im Süden oft besonders wertvoll.
In Stufe 2 bekommt die Solartasche einen eigenen SmartSolar MPPT 75/10. Der Regler wird mit einer 20-A-Sicherung abgesichert und auf der Minusseite am gemeinsamen Knotenpunkt eingebunden. Damit bleibt die feste Dachsolar-Anlage getrennt von der mobilen Solarquelle.
Feste Module laden automatisch. Eine Solartasche muss aufgestellt werden, kann aber im Winter und bei Teilverschattung deutlich flexibler sein. Die beste Lösung hängt von deinem Reiseprofil ab.
Solar-Setup abstimmen →Wohnmobil Solaranlage Kosten: Was kostet Stufe 2?
Die Kostenliste für Stufe 2 liegt als kompletter Materialkorb bei etwa 2267 €, gerundet also bei ca. 2300 €. Darin stecken nicht nur die neuen Solarteile, sondern auch das Grundsystem aus Batterie, Ladebooster, SmartShunt, Wechselrichter, Sicherungen, Kabeln und Kabelschuhen. Wenn Stufe 1 bereits vorhanden ist, brauchst du nur die fehlenden Teile für die Solar-Erweiterung.
Materialliste: Solaranlage Wohnmobil selber bauen oder erweitern
Die folgende Liste entspricht der Stufe-2-Kostenaufstellung. Preise können schwanken, Produktlinks können sich ändern, und jedes Wohnmobil braucht am Ende einen passenden Schaltplan. Nutze die Liste deshalb als Orientierung, nicht als blinde Einkaufsvorlage.
Affiliate-Hinweis: Einige Links sind Amazon-Partnerlinks. Wenn du über diese Links kaufst, kann VoltKompass eine Provision erhalten. Für dich bleibt der Preis gleich.
E-Geräte
Teile und Verteiler
Sicherungen und Sicherungshalter
Kabel
Kabelschuhe
Häufige Fragen zur Wohnmobil Solaranlage Stufe 2
Was ist bei Stufe 2 anders als bei Stufe 1?
Stufe 2 erweitert vor allem die Solarseite. Akku, Ladebooster, SmartShunt und Wechselrichter bleiben grundsätzlich wie bei Stufe 1, aber Dachsolar, Laderegler und Solartasche werden grösser beziehungsweise flexibler geplant.
Wie viel Watt Solar brauche ich im Wohnmobil?
Für kurze Standzeiten reicht oft eine kleine Anlage. Wenn du im Winter reist, länger frei stehst oder mehr Verbraucher nutzt, sind 210 bis 230 W Dachsolar plus eine 160-W-Solartasche deutlich flexibler.
Kann ich verschiedene Solarmodule parallel schalten?
Ja, wenn die Arbeitsspannungen gut zusammenpassen. Bei unterschiedlichen Leistungen werden die Module in der Regel parallel geschaltet. Sperrdioden können helfen, Rückströme bei Verschattung zu vermeiden.
Warum bekommt die Solartasche einen eigenen Laderegler?
Die Solartasche arbeitet anders als die feste Dachanlage: Sie wird ausgerichtet, hat andere Spannung und wird nur bei Bedarf genutzt. Ein eigener MPPT 75/10 macht den Anschluss sauberer und trennt die mobile Solarquelle von der festen Dachanlage.
Was kostet die Wohnmobil Solaranlage Stufe 2?
Der komplette Materialkorb liegt bei ca. 2300 €. Die reinen Zusatzkosten zur vorhandenen Stufe 1 sind niedriger, weil Batterie, Ladebooster, SmartShunt und Wechselrichter dann bereits vorhanden sein können.
Ist das ein fertiger Wohnmobil Solaranlage Schaltplan?
Nein. Der Beitrag zeigt eine Schaltplan-Orientierung. Für dein Fahrzeug müssen Dachfläche, Leitungslängen, Sicherungen, Kabelquerschnitte, Massepunkte und vorhandene Komponenten individuell geprüft werden.
Stufe 2 lohnt sich, wenn Solar nicht nur Beiwerk sein soll.
Diese Ausbaustufe ist für Reisende gedacht, die das Grundsystem aus Stufe 1 behalten, aber deutlich mehr Solarreserve haben möchten. Die feste Dachanlage lädt automatisch, die Solartasche bringt Flexibilität, und zwei getrennte MPPT-Regler halten das System sauber nachvollziehbar.
Entscheidend ist nicht nur die Wattzahl, sondern die passende Kombination aus Dachfläche, Modulspannung, Parallelschaltung, Sicherung, Kabelweg und Reiseprofil.
Solar-Erweiterung planen lassenDieser Beitrag ersetzt keine individuelle Elektroplanung. Besonders bei mehreren Solarmodulen, Sperrdioden, zusätzlicher Solartasche und vorhandener Bordelektrik sollte der Schaltplan zum konkreten Wohnmobil passen.
