Wohnmobil Solaranlage 300 Watt: Stufe 3 mit 200 Ah Akku, 50-A-Ladebooster und 1500-W-Inverter.
Diese Stufe ist die leistungsstarke Ausbaustufe für mehr Autarkie im Wohnmobil: 2 x 100 Ah LiFePO4, SmartShunt, Orion XS 50 A, bis 310 W Dachsolar, 300 W Solartasche, zwei SmartSolar MPPT 100/20 und ein 1500-W-Wechselrichter mit Landstrom-Ladegerät und Vorrangschaltung.
Wohnmobil Solaranlage 300 Watt in 60 Sekunden
Stufe 3 ist für Reisende gedacht, die ihre Wohnmobil Solaranlage nachrüsten oder deutlich erweitern wollen und nicht nur etwas Solarunterstützung suchen. Hier geht es um eine echte Autarkie-Basis mit mehr Akkukapazität, stärkerem Ladebooster und mehr 230-V-Reserve.
- Geeignet für
- Reisende mit höherem Strombedarf, längeren Standzeiten und mehr Reserve für schlechte Tage.
- Kernsystem
- 2 x 100 Ah LiFePO4 parallel, 300 A SmartShunt, 50-A-Ladebooster, Standby Charger Pro und 1500-W-Inverter.
- Solar
- Bis 310 W feste Dachsolarleistung plus 300 W Solartasche, jeweils über eigene SmartSolar MPPT 100/20 Laderegler.
- Kosten
- Der Materialkorb aus der Stufe-3-Liste liegt bei ca. 3100 €. Einbau und fahrzeugspezifische Anpassungen kommen dazu.
- Schaltplan
- Der Wohnmobil Solaranlage Schaltplan zeigt die Logik, ersetzt aber keine individuelle Elektroplanung.
- Wichtig
- Bei 50 A Ladebooster, 1500 W Wechselrichter, 230 V und parallelen Akkus müssen Sicherungen, Leitungswege und Kabelquerschnitte sauber passen.
Das Video zur Wohnmobil-Solaranlage Stufe 3
Im Video wird die Stufe 3 Schritt für Schritt vorgestellt: Akkubasis, Parallelschaltung, Ladebooster, Standby Charger, Solarvarianten, 300-W-Solartasche, Wechselrichter, 230-V-Aufteilung und Materialkosten.
Video direkt auf YouTube ansehen: Wohnmobil-Solaranlage Stufe 3
Stufe 3 ist die Autarkie-Stufe, wenn Stufe 1 und Stufe 2 nicht mehr reichen
Stufe 1 ist der kompakte Einstieg mit 100 Ah Batterie, 150 W Solar und 30-A-Ladebooster. Stufe 2 erweitert vor allem die Solarseite. Stufe 3 geht einen Schritt weiter: mehr Akkukapazität, mehr Ladestrom während der Fahrt, mehr Solarreserve und ein stärkerer Wechselrichter.
Damit wird die Anlage interessanter für Reisende, die mehrere Tage frei stehen, auch im Winter unterwegs sind oder regelmässig 230-V-Verbraucher nutzen. Gleichzeitig steigt die Verantwortung bei der Planung. Eine Wohnmobil Solaranlage selber einbauen ist möglich, aber bei dieser Leistungsklasse sollte aus dem Beispiel immer ein eigener Schaltplan für das konkrete Fahrzeug entstehen.

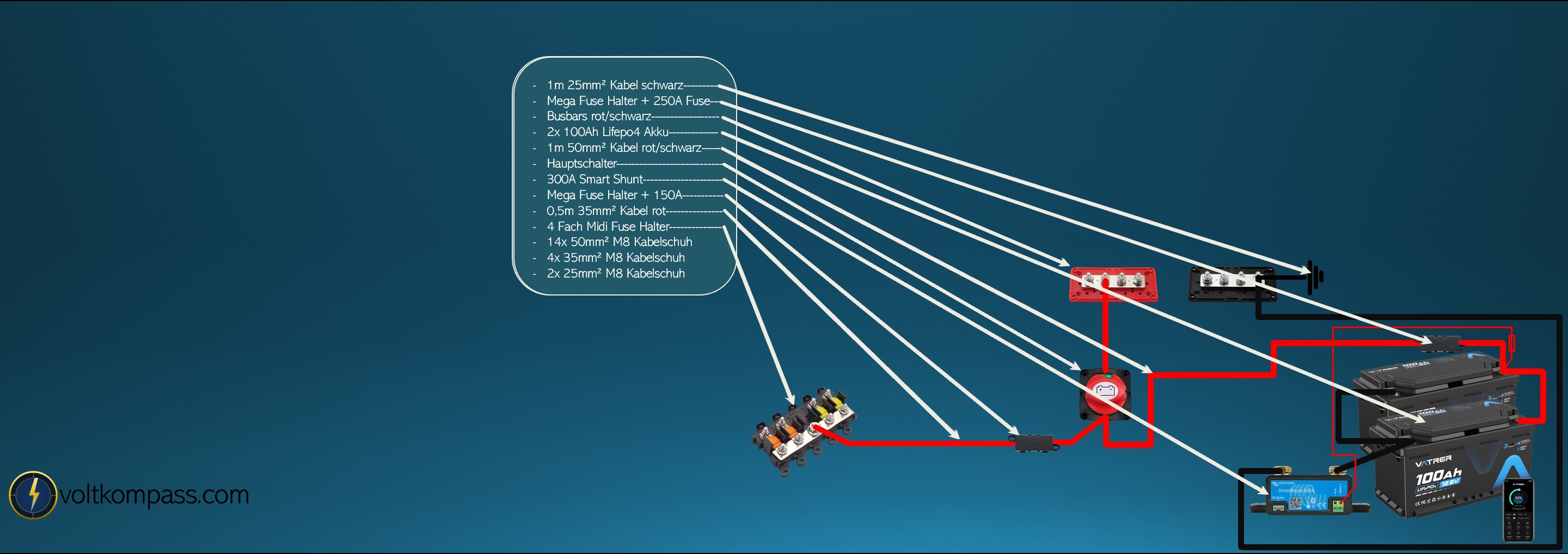

200 Ah LiFePO4 im Wohnmobil: zwei Akkus parallel statt ein grosser Block
In Stufe 3 wird die Bordbatterie auf 200 Ah vergrössert. Statt eines einzelnen 200-Ah-Akkus kommen zwei 100-Ah-LiFePO4-Akkus zum Einsatz. Der Grund ist praktisch: Ein einzelner grosser Akku passt durch seine Bauform nicht in jedes Wohnmobil, zwei kleinere Akkus lassen sich oft flexibler unterbringen.
Die Parallelschaltung muss sauber aufgebaut werden. Die Akkus werden mit gleichwertigen Brücken verbunden, auf der Plusseite über Hauptschalter, Busbar und 250-A-Sicherung geführt und auf der Minusseite über den SmartShunt zum gemeinsamen Knotenpunkt verbunden. Weil in dieser Stufe hohe Ströme möglich sind, werden in der Akkubasis 50 mm² Leitungen verwendet.
- 2 x 100 Ah LiFePO4 als 200-Ah-Batteriebank
- 300 A SmartShunt für saubere Strom- und Kapazitätsmessung
- 250-A-Hauptsicherung am Akkubereich
- 50 mm² Kabel für die hohen Ströme in der Akkubasis
- 35 mm² Leitung zur abgesicherten Stromschiene
- 25 mm² Verbindung zur Karosserie für die Masseanbindung
Der SmartShunt misst nicht nur die Ströme. Seine Spannungsmessleitung mit kleiner 2-A-Sicherung hilft auch dabei, dass die Victron-Geräte mit einer sauberen Batteriespannung arbeiten. Gerade bei langen Leitungswegen ist das ein wichtiger Unterschied.

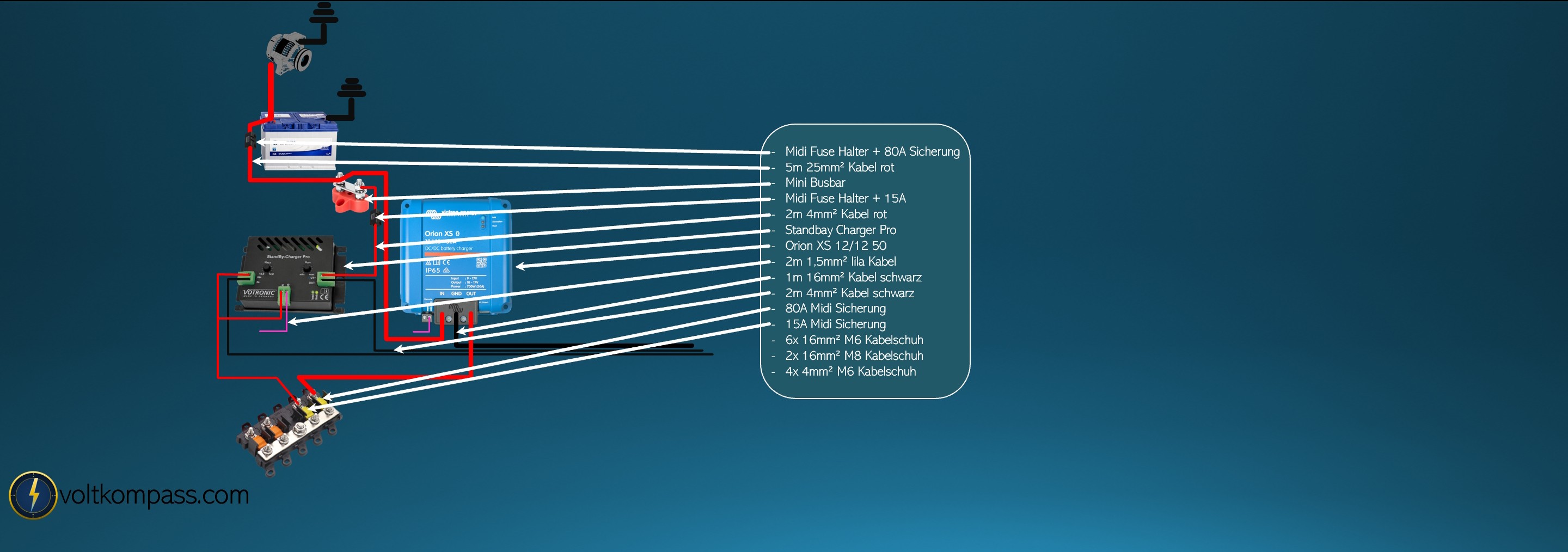

Orion XS 12/12 50 A: mehr Ladestrom während der Fahrt
Bei 200 Ah Batteriekapazität reicht ein kleiner Ladebooster oft nicht mehr aus, wenn die Akkus während der Fahrt zügig nachgeladen werden sollen. Deshalb arbeitet Stufe 3 mit dem Victron Orion XS 12/12 50 A. Er ist kompakt, smart, hat einen hohen Wirkungsgrad und liefert deutlich mehr Ladestrom als die kleineren 30-A-Systeme aus den ersten Stufen.
Starterbatterie und Ladebooster werden im Beispiel beidseitig mit 80-A-Sicherungen abgesichert. Wenn der Ladebooster nahe an der Akkubank sitzt, reichen kurze 16 mm² Leitungen im gezeigten Aufbau. Liegt die Elektrik dagegen in der Heckgarage und der Weg zur Starterbatterie ist mehrere Meter lang, sollte wegen Spannungsabfall grösser geplant werden, zum Beispiel mit 25 mm².
Das D+-Signal ist besonders bei modernen Fahrzeugen wichtig, etwa bei Lichtmaschinen mit Motorabschaltung oder Start-Stopp-Logik. Es sorgt dafür, dass die Ladegeräte wissen, wann der Motor wirklich läuft. Zusätzlich kann ein Standby Charger Pro die Starterbatterie im Stand aus der Bordbatterie nachladen. Bei neueren Fahrzeugen mit höherem Standverbrauch ist das deutlich sinnvoller als bei sehr alten Basisfahrzeugen.
Entscheidend sind Leitungslänge, Spannungsabfall, D+-Signal, Absicherung und die Frage, wie schnell deine Bordbatterie auf Reisen wirklich nachladen soll.
Ladeplan prüfen lassen →Wohnmobil Solaranlage 300 Watt: ein Ziel, mehrere Dach-Lösungen
Auf der Solarseite nutzt Stufe 3 einen Victron SmartSolar MPPT 100/20. Die 100 steht für die maximale PV-Leerlaufspannung, die 20 für den maximalen Ladestrom zur Batterie. Laut Datenblatt ist eine Solarleistung um 290 W naheliegend. In der Praxis kann der Regler auch etwas mehr Modulleistung vertragen, solange die Spannung sicher im Bereich bleibt. Der Regler nimmt sich nur den Strom, den er verarbeiten kann.
Genau deshalb werden drei Möglichkeiten gezeigt. Das Ziel ist nicht, eine einzige perfekte Wohnmobil Solaranlage vorzugeben, sondern die Dachfläche sinnvoll zu nutzen. Ein Wohnmobil hat selten ein freies, rechteckiges Dach. Dachfenster, Sat-Schüssel, Reling oder Klima nehmen Platz weg, und am Ende entscheidet oft die Geometrie.

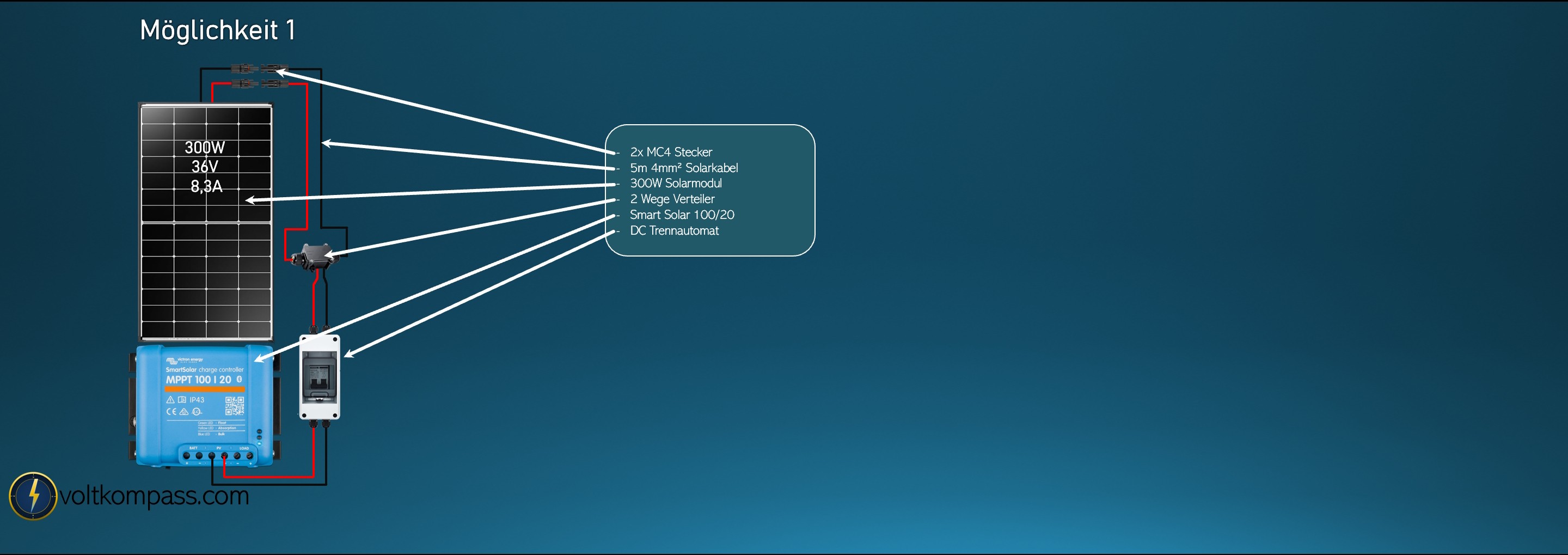

Ein 300-W-Solarmodul: einfach, wenn die Dachfläche passt
Die einfachste Variante ist ein einzelnes 300-W-Solarmodul mit 36 V Arbeitsspannung und etwa 8,3 A Strom. Die Verdrahtung bleibt übersichtlich: Modul, MC4-Stecker, Dachdurchführung, DC-Trennautomat und SmartSolar MPPT 100/20. Der Trennautomat ist vor allem zum Abschalten der PV-Seite gedacht, wenn am System gearbeitet wird.
Unter sehr guten Bedingungen kann ein flach liegendes 300-W-Modul im Sommer theoretisch bis etwa 1940 Wh pro Tag erzeugen. Das entspricht ungefähr 161 Ah in einem 12-V-System. Im Winter sinkt der Ertrag stark, selbst bei wolkenfreiem Himmel: Dann sind eher bis zu 657 Wh beziehungsweise 54 Ah möglich.
Der Haken: Ein passendes 300-W-Modul im 36-V-Bereich ist nicht immer leicht zu finden, und ein grosses Modul passt nicht auf jedes Wohnmobildach.

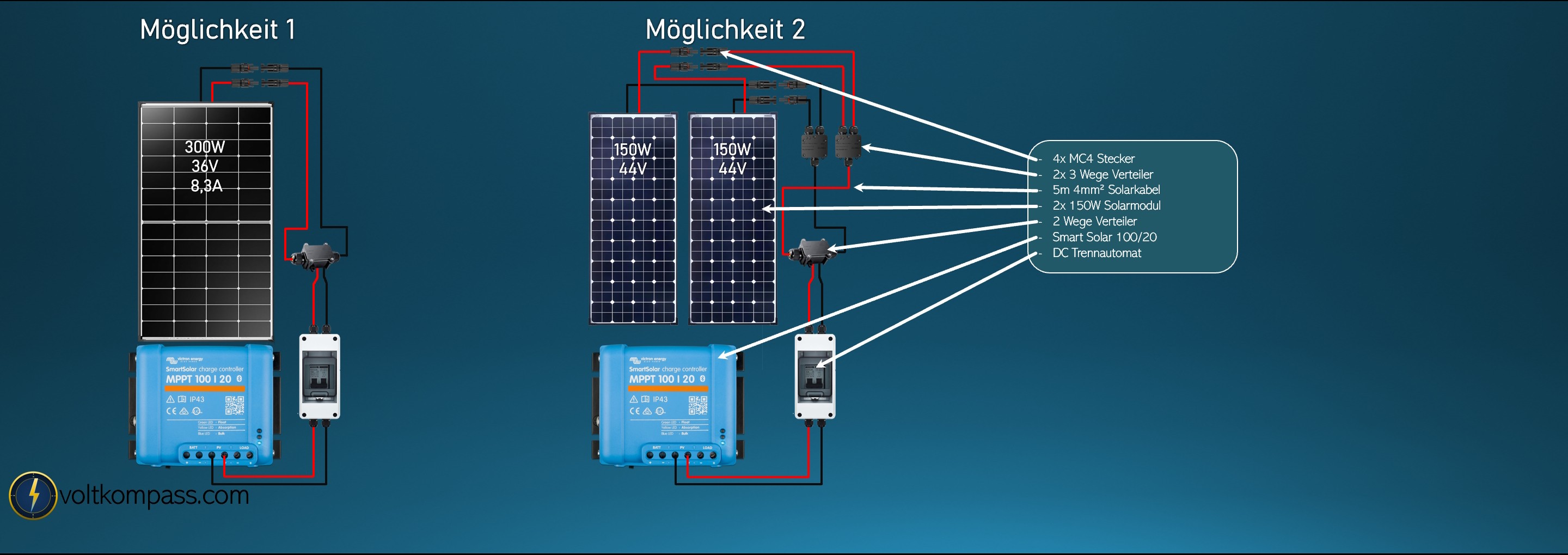

Zwei 150-W-Module parallel: kompakter, aber teurer
Wenn ein grosses 300-W-Modul nicht passt, können zwei kleinere 150-W-Module sinnvoller sein. In der gezeigten Variante arbeiten die Module mit etwa 44 V und 3,41 A. Durch die Parallelschaltung bleibt die Spannung passend, während sich die Ströme addieren. Die Solarleitung bleibt im Beispiel bei 4 mm².
Diese Variante ist technisch sauber und lässt sich besser auf schwierigen Dächern verteilen. Sie ist aber teurer, weil kompakte Hochvolt-Module in dieser Leistungsklasse mehr kosten. Die Rohdaten setzen für diesen Bereich etwa 563 € Materialkosten an.
Bei mehreren Modulen sollten Spannung, Strom, Sicherungen, Verteilerdosen und Dachdurchführung gemeinsam geplant werden. Sonst wird aus mehr Solar schnell mehr Fehlerquelle.

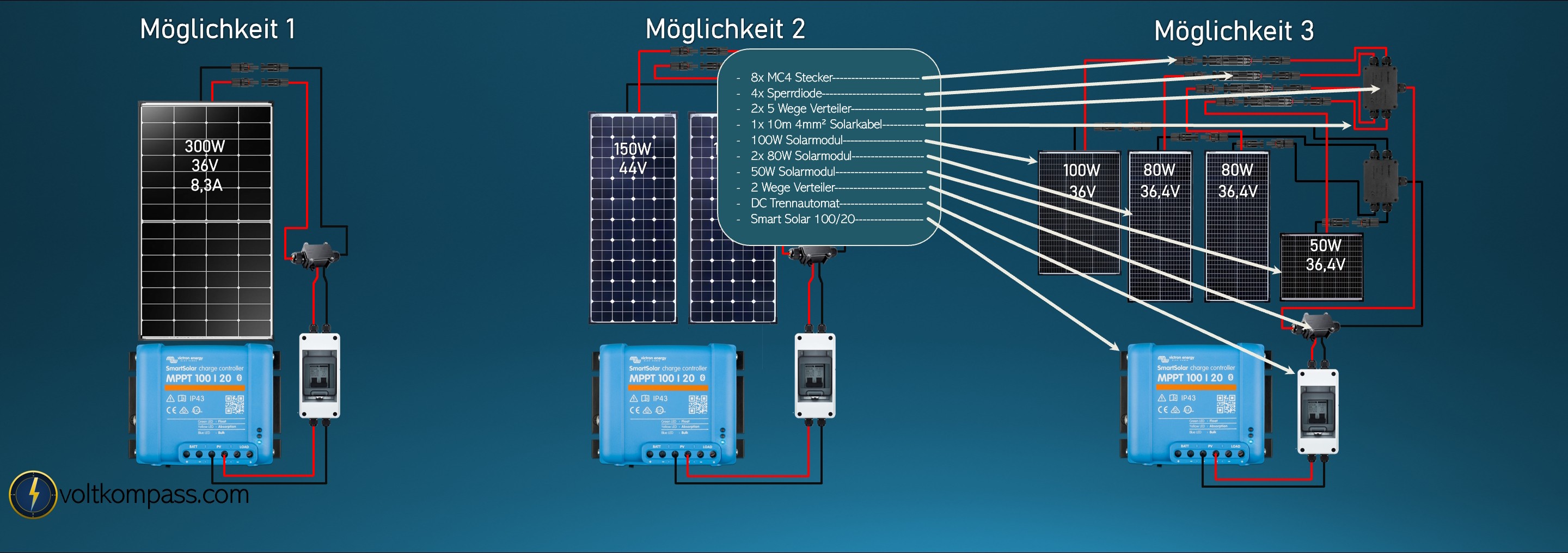

Dachsolar abstimmen →310 W aus mehreren kleinen Modulen: die flexible Stufe-3-Variante
In der finalen Stufe-3-Gesamtübersicht wird mit vier Modulen gearbeitet: 100 W, 2 x 80 W und 50 W. Zusammen ergeben sie 310 W Dachsolar. Wichtig ist, dass die Arbeitsspannungen zueinander passen. Im Beispiel liegen die Module bei 36 V beziehungsweise 36,4 V. Der kleine Unterschied ist in der Praxis unkritisch.
Weil die Module unterschiedliche Ströme liefern, werden sie parallel geschaltet. Eine Reihenschaltung wäre hier falsch: Erstens würde die Leerlaufspannung zu hoch für den 100-V-Laderegler, zweitens passen die Modulströme nicht zusammen. Bei der Parallelschaltung helfen Sperrdioden, damit ein verschattetes Modul nicht von den anderen Modulen rückwärts belastet wird.

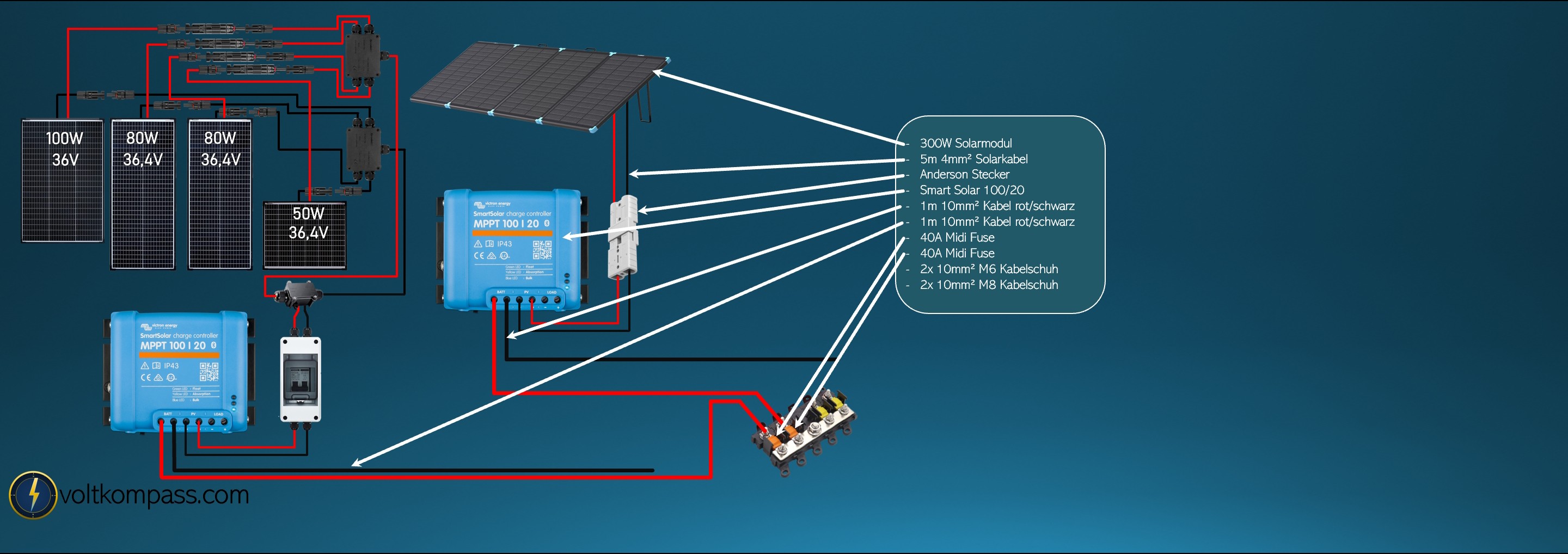

300-W-Solartasche: der Winter- und Schlechtwetter-Booster
Die feste Dachanlage arbeitet automatisch, liegt aber flach. Im Winter steht die Sonne tief, und genau dann bringt eine Solartasche ihren grossen Vorteil: Sie kann zur Sonne ausgerichtet werden. In Stufe 3 kommt deshalb zusätzlich eine 300-W-Solartasche zum Einsatz.
Die Solartasche bekommt einen eigenen SmartSolar MPPT 100/20. Der Anschluss erfolgt über Anderson-Stecker, 10 mm² Kabel und jeweils 40-A-Sicherungen. Dadurch bleibt die mobile Solarquelle getrennt von der Dachanlage und kann sauber in die gemeinsame Stromschiene eingebunden werden.
In den Rohdaten liegt dieser Zusatzbereich bei etwa 419 € Materialkosten. Die Tasche ist damit kein Billigteil, aber für Winterreisen, Süden, tiefe Sonne und längere Standtage kann sie mehr bringen als ein weiteres flaches Dachmodul.
Die Solartasche hilft nur, wenn sie auch genutzt wird. Wer sie nie auspackt, hat nur teure Reserve im Stauraum.

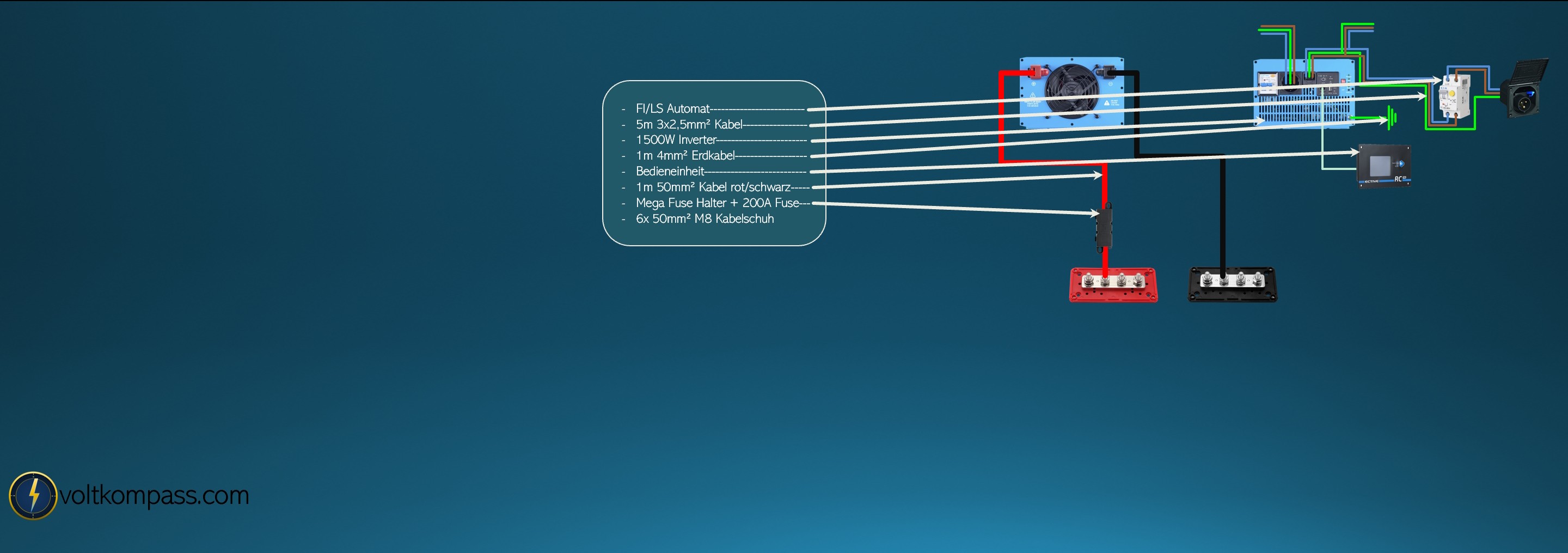

1500-W-Wechselrichter: mehr 230-V-Reserve, aber auch mehr Verantwortung
Zum Schluss kommt ein ECTIVE CSI 15 Pro als Spannungswandler dazu. Er liefert 1500 W Dauerleistung, kurzzeitig etwa das Doppelte, hat ein integriertes 30-A-Ladegerät für Landstrom, eine Netzvorrangschaltung und eine FI-Schutzfunktion für den Autarkiebetrieb.
Auf der 12-V-Seite wird der Inverter mit 50 mm² Leitungen an den Knotenpunkt angebunden und mit einer 200-A-Sicherung abgesichert. Die Leitungslänge sollte möglichst kurz bleiben. Auf der 230-V-Seite wird der Landstrom über einen FI/LS-Automaten vor dem Wechselrichter geführt. Verbraucher, die nur bei Landstrom laufen sollen, etwa ein Absorberkühlschrank, werden vor dem Wechselrichter abgegriffen.
Die restlichen 230-V-Verbraucher, die auch im Autarkiebetrieb über den Spannungswandler laufen sollen, werden hinter dem Wechselrichter versorgt. Zusätzlich wird der Inverter mit der Karosserie verbunden und über eine Bedieneinheit steuerbar gemacht.
Wichtig: 230-V-Arbeiten im Wohnmobil gehören in fachkundige Hände. Fehler können lebensgefährlich sein.
Landstrom, Wechselrichter, FI-Schutz, Netzvorrang und Verbrauchertrennung sollten vor dem Einbau als klarer Elektroplan feststehen.
230-V-Plan anfragen →Wohnmobil Solaranlage Kosten: Was kostet Stufe 3?
Die Kostenliste für Stufe 3 liegt bei ca. 3100 € Materialkosten. Die rechnerische Summe der in der Liste aufgeführten Einzelpreise liegt bei etwa 3003 €; weil Shoppreise, Versand und Produktverfügbarkeit schwanken, ist die gerundete Angabe von ca. 3100 € die bessere Orientierung.
Enthalten sind die E-Geräte, Verteiler, Sicherungen, Kabel und Kabelschuhe. Nicht enthalten sind Arbeitszeit, Werkzeug, Kleber, fahrzeugspezifische Halter, Prüfung, Anpassungen an vorhandene Elektrik oder eine fachkundige 230-V-Umsetzung.
Materialliste: Wohnmobil Solaranlage selber einbauen oder planen lassen
Die folgende Liste entspricht der Stufe-3-Kostenaufstellung. Nutze sie als Orientierung für Komponenten, Leistungsklassen und Preisrahmen. Vor dem Einbau müssen Kabelwege, Sicherungen, Querschnitte und vorhandene Bordelektrik zum konkreten Fahrzeug passen.
Affiliate-Hinweis: Einige Links sind Amazon-Partnerlinks. Wenn du über diese Links kaufst, kann VoltKompass eine Provision erhalten. Für dich bleibt der Preis gleich.
E-Geräte
Teile und Verteiler
Sicherungen und Sicherungshalter
Kabel
Kabelschuhe
Häufige Fragen zur Wohnmobil Solaranlage Stufe 3
Was ist bei Stufe 3 anders als bei Stufe 2?
Stufe 3 vergrössert nicht nur die Solarseite, sondern auch Akku, Ladebooster und Wechselrichter. Statt 100 Ah Batterie und kleinerem Ladebooster geht es hier um 200 Ah, Orion XS 50 A, bis 310 W Dachsolar, 300 W Solartasche und 1500 W Wechselrichter.
Warum zwei 100-Ah-Akkus statt ein 200-Ah-Akku?
Zwei 100-Ah-Akkus lassen sich oft besser im Fahrzeug verteilen. Wichtig ist eine saubere Parallelschaltung mit passenden Kabelbrücken, gleichen Leitungsbedingungen, Hauptsicherung und SmartShunt.
Reicht eine Wohnmobil Solaranlage mit 300 Watt?
Für viele Reiseprofile sind 300 W bis 310 W Dachsolar eine starke Basis. Im Winter oder bei langen Standzeiten hilft die zusätzliche 300-W-Solartasche, weil sie zur Sonne ausgerichtet werden kann.
Warum werden die Solarmodule parallel geschaltet?
Bei unterschiedlichen Modulleistungen passen die Ströme nicht für eine Reihenschaltung. Ausserdem würde die Leerlaufspannung bei mehreren Modulen schnell zu hoch für den MPPT 100/20. Deshalb wird in Stufe 3 parallel mit Sperrdioden gearbeitet.
Warum hat die Solartasche einen eigenen MPPT-Regler?
Die Solartasche ist eine mobile Solarquelle und wird je nach Standplatz eingesetzt. Ein eigener SmartSolar MPPT 100/20 trennt sie sauber von der Dachanlage und erleichtert Absicherung, Fehlersuche und Erweiterung.
Was kostet die Wohnmobil Solaranlage Stufe 3?
Der Materialkorb liegt bei ca. 3100 €. Die gelisteten Einzelpreise ergeben etwa 3003 €, die gerundete Angabe berücksichtigt Preis- und Shop-Schwankungen. Einbau, Prüfung und fahrzeugspezifische Teile sind nicht enthalten.
Kann ich den 1500-W-Wechselrichter selbst einbauen?
Die 12-V-Seite braucht passende Querschnitte, kurze Leitungen und eine 200-A-Sicherung. Arbeiten an 230 V sollten fachkundig geplant, umgesetzt und geprüft werden.
Ist das ein fertiger Wohnmobil Solaranlage Schaltplan?
Nein. Der Beitrag zeigt eine Schaltplan-Orientierung für Stufe 3. Dein Fahrzeug braucht einen eigenen Plan mit passenden Sicherungen, Kabelquerschnitten, Leitungslängen, Massepunkten und vorhandenen Verbrauchern.
Stufe 3 ist ein starkes Wohnmobil-Stromsystem, wenn die Planung mitwächst.
Mit 200 Ah LiFePO4, 50-A-Ladebooster, bis 310 W Dachsolar, 300 W Solartasche und 1500-W-Inverter ist Stufe 3 deutlich näher an einem ernsthaften Autarkie-System als an einer kleinen Solar-Nachrüstung. Genau deshalb lohnt sich die Stufe, wenn du länger frei stehen, schlechteres Wetter abfedern und mehr 230-V-Reserve nutzen willst.
Die Kehrseite ist klar: Parallele Akkus, hohe Ströme, 50-mm²-Kabel, 230 V und mehrere Ladequellen verzeihen weniger Planung nach Gefühl. Wer hier sauber plant, bekommt aber ein sehr leistungsfähiges System zu einem Materialpreis, der weit unter einem kompletten Werkstattumbau liegen kann.
Elektroplan anfragenDieser Beitrag ersetzt keine individuelle Elektroplanung. Besonders bei 200 Ah LiFePO4, Orion XS 50 A, 1500-W-Wechselrichter, 230-V-Verteilung und Solarmodulen in Parallelschaltung muss der Schaltplan zum konkreten Wohnmobil passen.
