Wohnmobil-Solaranlage 450 Watt: Stufe 4 mit 320 Ah und 2000 W Wechselrichter
Mehr Speicher, 450 W auf dem Dach und 230 V aus der Batterie: So greifen die Komponenten von Stufe 4 ineinander. Mit zwei Solarvarianten, Schaltbildern und der vollständigen Materialliste.
Was gehört zur Wohnmobil-Solaranlage Stufe 4?
Stufe 4 kombiniert eine 450-Watt-Solaranlage auf dem Wohnmobil mit einem 320-Ah-LiFePO4-Akku, einem 50-A-Ladebooster und einem 2000-W-Wechselrichter. Eine zusätzliche 300-W-Solartasche erweitert die Möglichkeiten am Stellplatz. Dachanlage und Solartasche arbeiten an eigenen MPPT-Ladereglern. So kannst du während der Fahrt, über Solar und am Landstrom nachladen.
In diesem Beitrag zeige ich dir den Aufbau der einzelnen Bereiche, zwei Varianten für die Dachanlage und die Materialkosten. Der Schwerpunkt liegt darauf, die Zusammenhänge zu verstehen und die passende Ausführung für dein Fahrzeug zu planen.
- Bordbatterie
- 320 Ah LiFePO4, im vorgestellten Konzept mit 250-A-BMS und App-Anbindung
- Dachsolar
- 450 W an einem Victron SmartSolar MPPT 100/30
- Mobile Ergänzung
- 300 W Solartasche an einem eigenen SmartSolar MPPT 100/20
- Laden beim Fahren
- Victron Orion XS 12/12-50A
- 230 V unterwegs
- ECTIVE CSI 20 PA-RCD PRO mit 2000 W Dauerleistung
- Materialkosten
- Rechnerisch 4.147 € mit drei 150-W-Dachmodulen laut Einzelpreisen der beigefügten Liste. Einbau und Ergänzungen kommen hinzu.

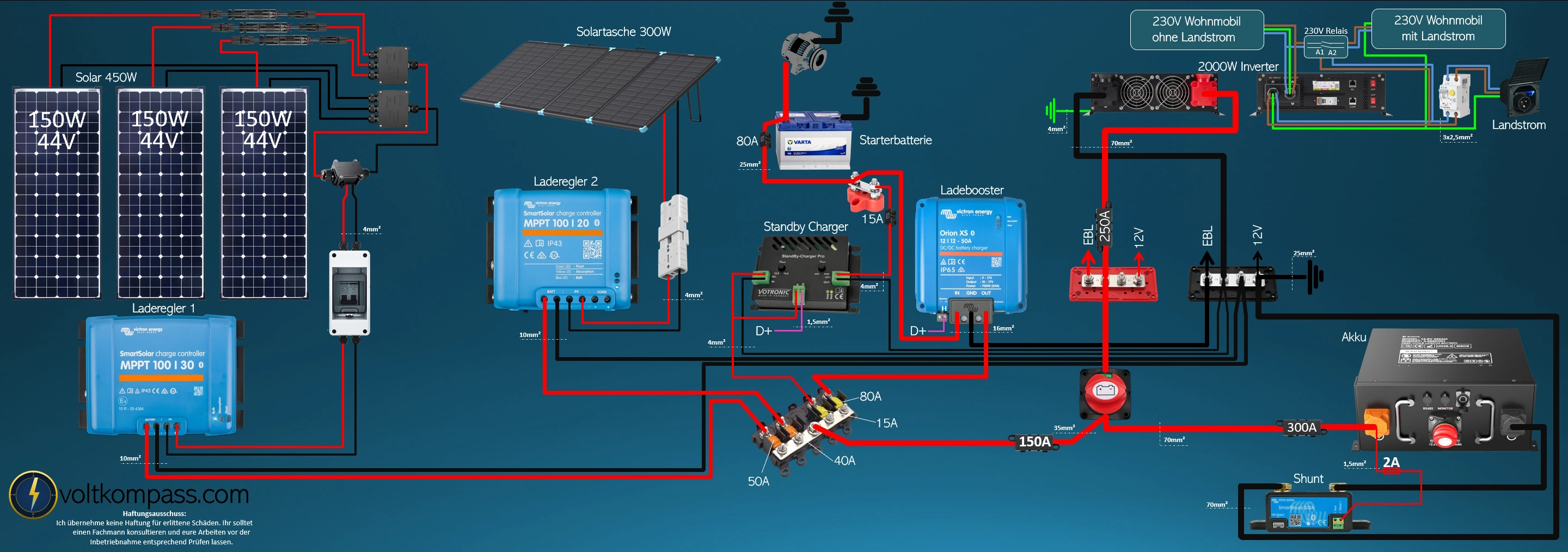

Zu den Schaltbildern: Die Originalgrafiken zeigen das Systemprinzip. Einige eingezeichnete Sicherungswerte weichen von den Herstellerangaben ab. Die konkreten Korrekturen stehen direkt bei den betreffenden Abschnitten und gesammelt unter Sicherungen und Kabel. Die 230-V-Verteilung muss eine Elektrofachkraft für das Fahrzeug planen und prüfen.
Das Video zur Wohnmobil-Solaranlage Stufe 4
Im Video gehe ich das System von der Bordbatterie bis zum Wechselrichter durch. Die folgenden Abschnitte ergänzen die Erklärung um eine übersichtliche Materialliste und Hinweise zu den Herstellerangaben.
Video direkt auf YouTube ansehen: Wohnmobil-Solaranlage Stufe 4
Für wen lohnt sich Stufe 4?
Stufe 4 passt zu Reisenden, die regelmäßig 230-V-Geräte nutzen und mehr Energie speichern möchten. Gegenüber Stufe 3 mit 200 Ah und 1500 W Wechselrichter steigen hier Akkukapazität, Dachsolarleistung und verfügbare Wechselrichterleistung. Der Ladebooster bleibt bei 50 A.
Ein größerer Akku hilft dir, Zeiten mit wenig Ertrag zu überbrücken. Wie lange du frei stehen kannst, hängt trotzdem von deinem Verbrauch, dem Wetter, der Jahreszeit und den Fahrstrecken ab. Eine feste Anzahl autarker Tage lässt sich aus „450 W Solar“ allein nicht ableiten.
Wie viel Energie steckt in 320 Ah?
Bei einer angenommenen Nennspannung von 12,8 V ergeben sich 320 Ah × 12,8 V = 4.096 Wh, also rund 4,1 kWh nomineller Energieinhalt. Für die Reiseplanung musst du eine Reserve und die Verluste deiner Verbraucher berücksichtigen.
Ein Rechenbeispiel: Wenn du 80 % dieser Nennenergie einplanst, stehen rechnerisch rund 3,28 kWh zur Verfügung. Bei 1 kWh täglichem Verbrauch auf der Batterieseite reicht das etwa 3,3 Tage ohne Nachladung. Das ist eine Modellrechnung, keine zugesicherte Laufzeit.
320 Ah LiFePO4 als Basis für das Bordnetz
Für dieses Konzept habe ich einen 320-Ah-Lithiumakku mit einem 250-A-Batteriemanagementsystem, kurz BMS, vorgesehen. Neben der Kapazität ist die Strombelastbarkeit wichtig: Ein 2000-W-Wechselrichter stellt deutlich höhere Anforderungen als Licht, Wasserpumpe oder USB-Ladegeräte.
Bei 12 V Batteriespannung und beispielhaft 90 % Wirkungsgrad zieht ein Wechselrichter für 2000 W Ausgangsleistung rund 185 A. Zusätzliche 12-V-Verbraucher kommen dazu. Bei niedrigerer Batteriespannung steigt der Strom weiter. Deshalb müssen Dauerstrom, Spitzenstrom und Abschaltgrenzen des konkreten Akkus zum gesamten System passen. Eine Angabe von 250 A beim BMS sagt außerdem noch nichts über den zulässigen Ladestrom aus.

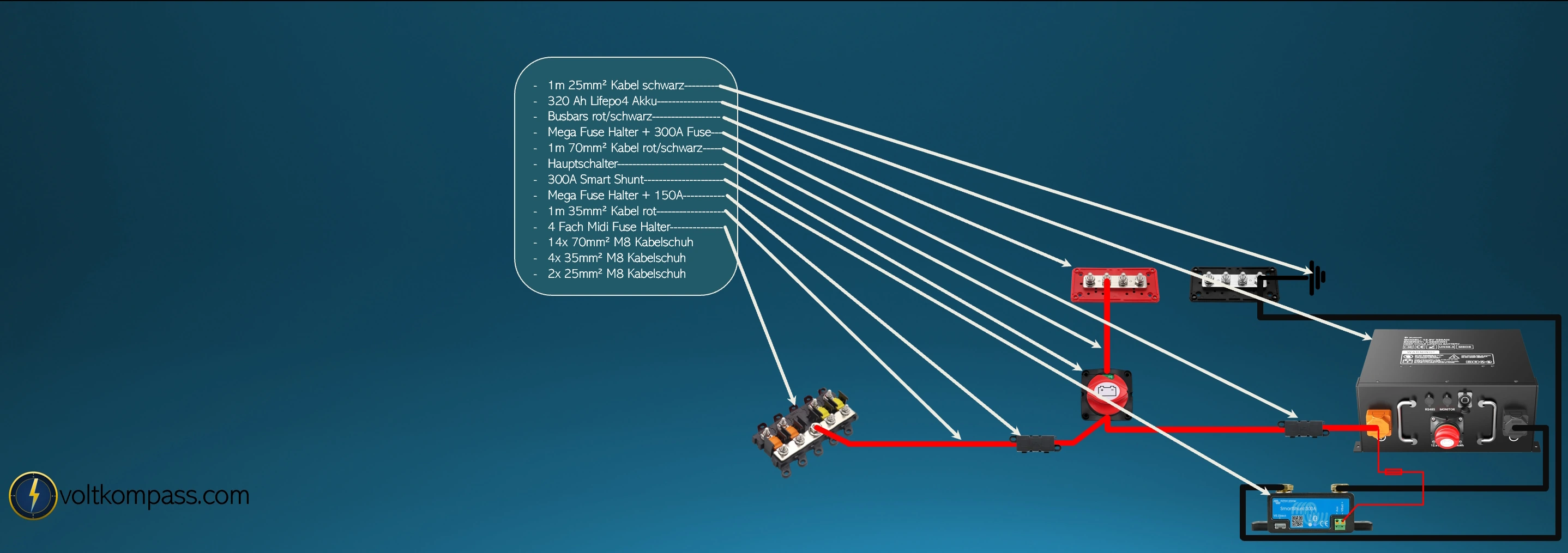

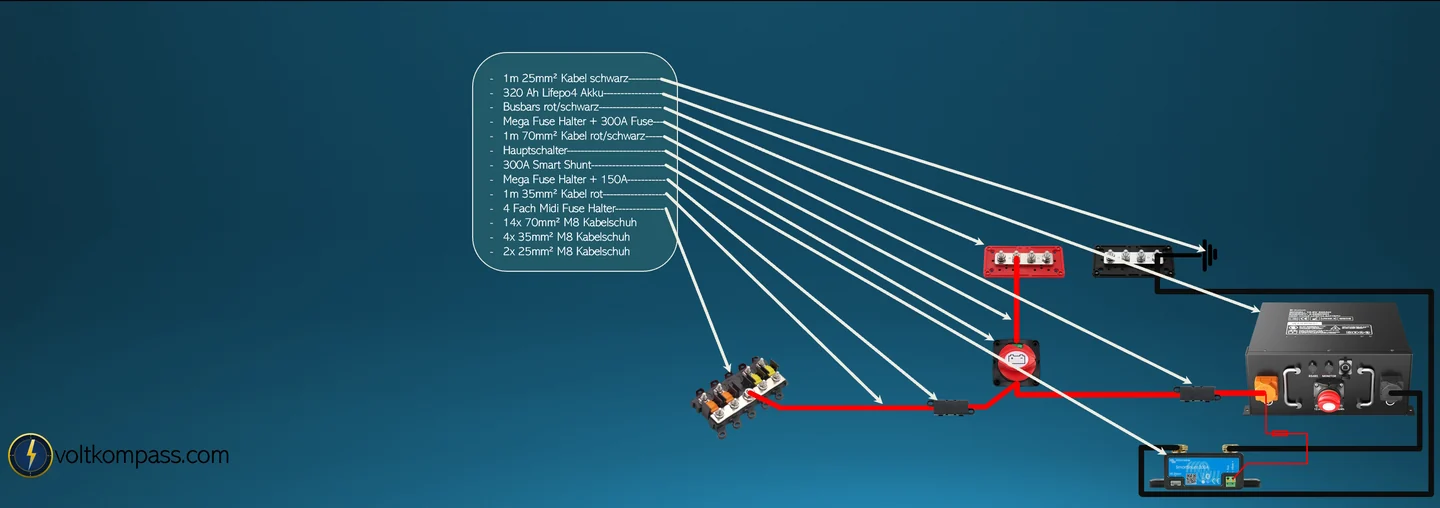

Busbars und SmartShunt machen die Verteilung übersichtlich
Die Plus- und Minus-Sammelschienen bilden den gemeinsamen Anschlusspunkt. Eine zusätzliche Sicherungsverteilung versorgt die kleineren Abgänge. Der Hauptschalter trennt den dafür vorgesehenen Batteriekreis, während die einzelnen Abgänge passend abgesichert werden.
Der SmartShunt erfasst die Ströme zur Batterie und von ihr weg. Dafür liegt er zwischen Batterie-Minus und der gemeinsamen Minusverteilung. Alle Ladegeräte, Verbraucher und die vorgesehene Karosserieverbindung gehören auf die Systemseite des Shunts. Ein direkter Rückweg zur Batterie würde an der Messung vorbeiführen. Den Ladezustand berechnet der Shunt aus diesen Messwerten und seinen Einstellungen.
Im Beispiel sind 70 mm² für die großen Batterie- und Wechselrichterverbindungen, 35 mm² zur Unterverteilung und 25 mm² zur Karosserie eingezeichnet. Diese Werte beschreiben die gezeigte Planung. Sie lassen sich ohne Kenntnis des Fahrzeugs nicht als allgemeine Einbauvorgabe übernehmen.

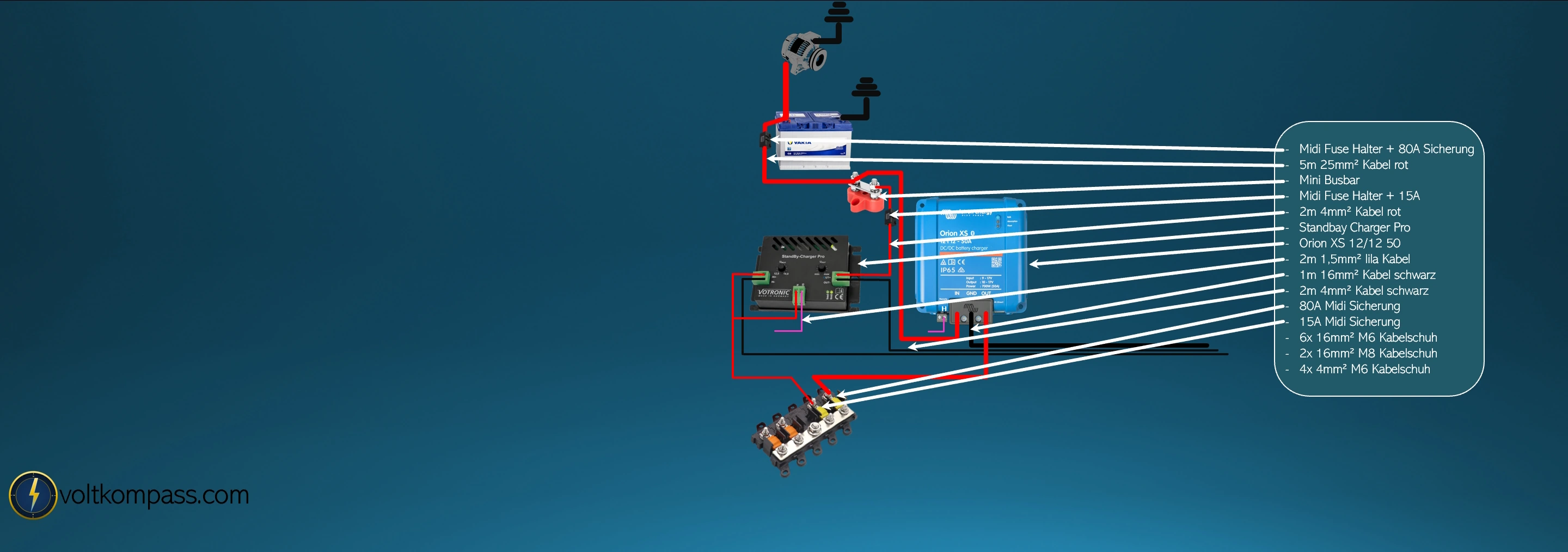

Orion XS 50 A und optionaler StandBy Charger
Der Victron Orion XS 12/12-50A übernimmt das Laden der Bordbatterie während der Fahrt. Er verbindet Starter- und Aufbauseite über einen geregelten Ladeprozess. Der verfügbare Ladestrom hängt unter anderem von Einstellung, Lichtmaschine, Temperatur und Verkabelung ab.
Die Leitung zur Starterbatterie kann im Wohnmobil lang sein. Deshalb berücksichtigt der Entwurf größere Querschnitte auf längeren Strecken. Kabelwege, Anschlüsse und Spannungsabfall sollten vor der Bestellung feststehen. Weitere Grundlagen findest du im Beitrag zum Ladebooster im Wohnmobil.
Absicherung des Orion XS: Victron empfiehlt in der Installationstabelle eine externe Batteriesicherung von 60–70 A. Für Leitungen unter 5 m nennt die Tabelle mindestens 16 mm², für 5–10 m 4 AWG beziehungsweise 21,2 mm². Maßgeblich ist die Anleitung des tatsächlich verbauten Geräts. Victron: Installation des Orion XS.
Wann ist ein StandBy Charger sinnvoll?
Ein VOTRONIC StandBy Charger Pro kann die Starterbatterie während längerer Standzeiten aus der Bordbatterie nachladen. Sinnvoll ist das vor allem bei messbarem Ruhestromverbrauch und ausreichender Energie auf der Aufbauseite. Ob du ihn brauchst, hängt vom Fahrzeug und deinem Reiseverhalten ab.
Die Unterspannungsabschaltung schützt die Versorgungsbatterie vor weiterem Entladen. Über den DIS-Eingang kann D+ den StandBy Charger während der Fahrt deaktivieren. Der Ladebooster muss dazu passend angesteuert und konfiguriert sein, damit kein unerwünschter Ladekreislauf entsteht. VOTRONIC: Anleitung StandBy Charger Pro.

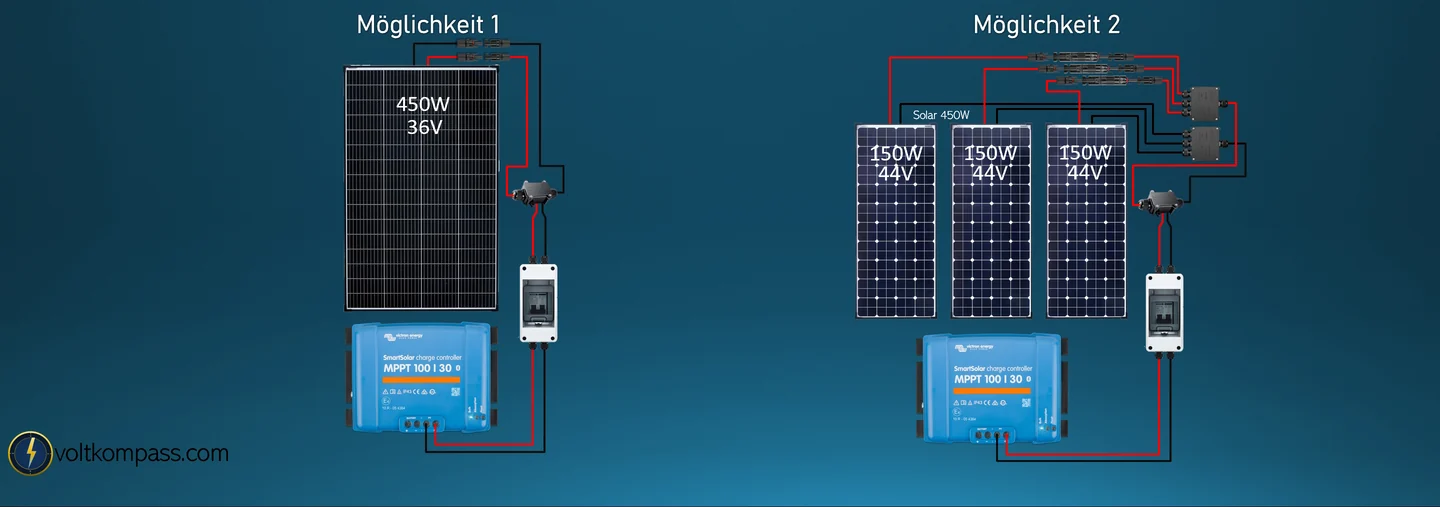

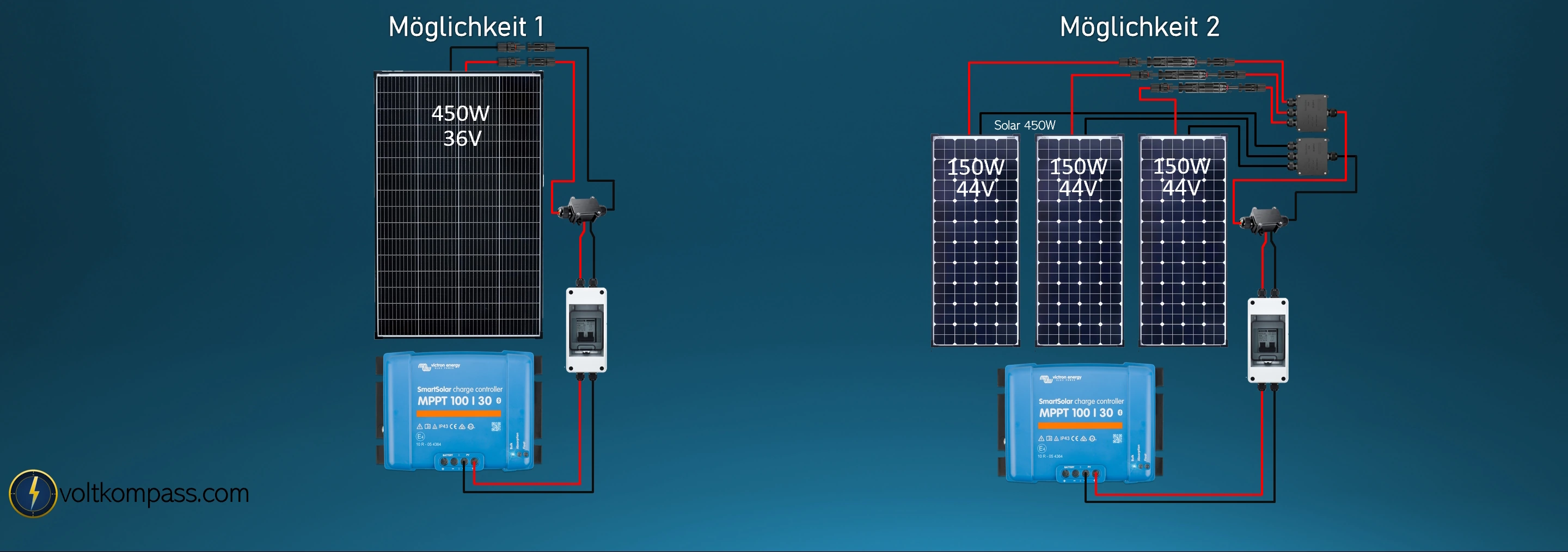

450 Watt Solar: ein großes Modul oder drei kleine?
Für die Dachanlage stehen zwei Varianten zur Auswahl: ein einzelnes 450-W-Modul oder drei Module mit jeweils 150 W. Beide ergeben 450 W Nennleistung. Auf einem Wohnmobildach entscheiden vor allem die freien Flächen zwischen Dachhauben, Antenne und sonstigen Aufbauten darüber, welche Variante passt.
| Kriterium | 1 × 450 W | 3 × 150 W |
|---|---|---|
| Dachfläche | Eine ausreichend große zusammenhängende Fläche | Mehrere kleinere freie Flächen |
| Verschaltung im Beispiel | Ein Modul am MPPT 100/30 | Drei Module parallel am MPPT 100/30 |
| Modulpreis aus der Liste | 240 € | 645 € zusammen |
| Montageplanung | Abmessungen, Befestigung und Eignung für das Fahrzeug prüfen | Mehr Befestigungspunkte und Verbindungen einplanen |
Die Modulpreise stammen aus der beigefügten Materialliste. Die günstigeren Modulpreise aus dem gesprochenen Text gehören zu einer anderen Preisannahme und werden hier nicht mit dieser Aufstellung vermischt.

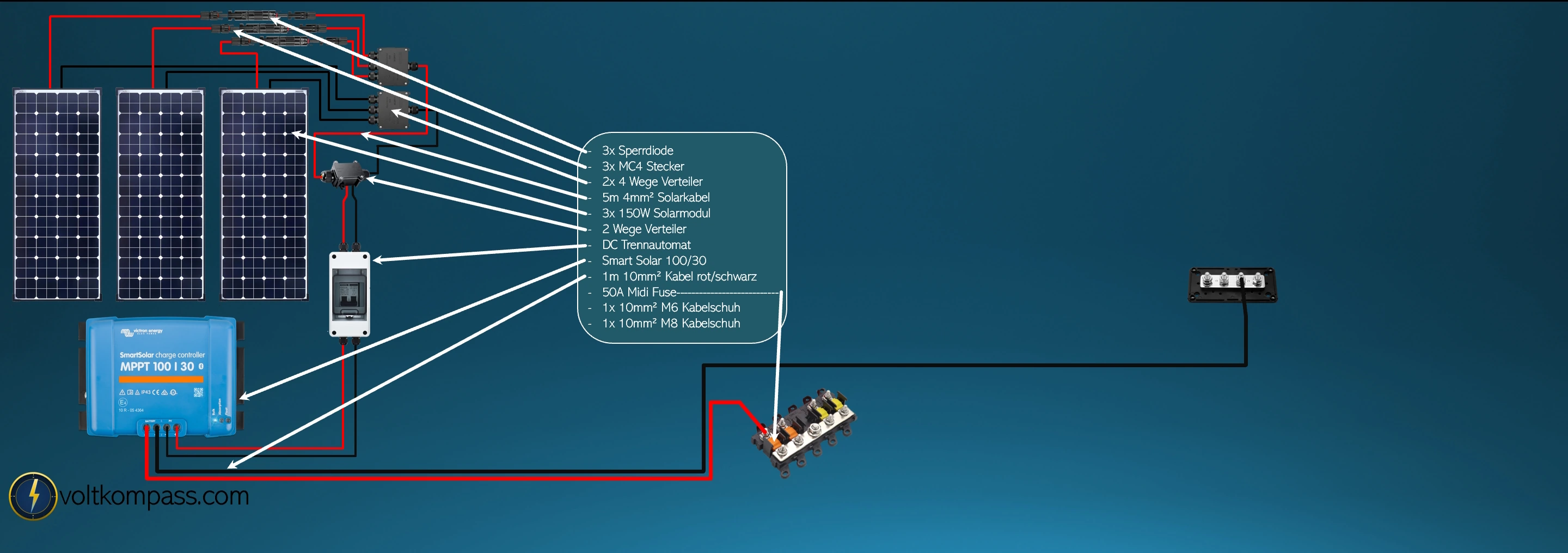

Warum sind die drei 150-W-Module parallel angeschlossen?
Die Grafik nennt 44 V je Modul. In Reihe würden sich bereits diese Spannungen auf 132 V addieren. Das überschreitet die 100-V-Grenze des vorgesehenen Reglers. Entscheidend für die endgültige Prüfung ist die tatsächliche Leerlaufspannung einschließlich ihres Anstiegs bei Kälte. Bei Parallelschaltung bleibt das Spannungsniveau ungefähr auf Modulniveau, während sich die Ströme addieren.
Der SmartSolar MPPT 100/30 liefert maximal 30 A Ladestrom und wird bei 12 V mit 440 W nominaler PV-Leistung angegeben. Eine leichte Überbelegung mit 450 W kann zur Leistungsbegrenzung führen. Die PV-Grenzen von 100 V Leerlaufspannung und 35 A Kurzschlussstrom müssen eingehalten werden. Victron: technische Daten MPPT 100/30.
Die Zeichnung enthält Sperrdioden in den einzelnen Modulzweigen. Ob diese Bauteile und zusätzliche Strangsicherungen erforderlich sind, hängt von den Modulvorgaben und den möglichen Rückströmen ab. Sie sind keine pauschale Lösung gegen Teilverschattung. Auch der PV-Trenner muss für die auftretende Gleichspannung und den Strom geeignet sein.

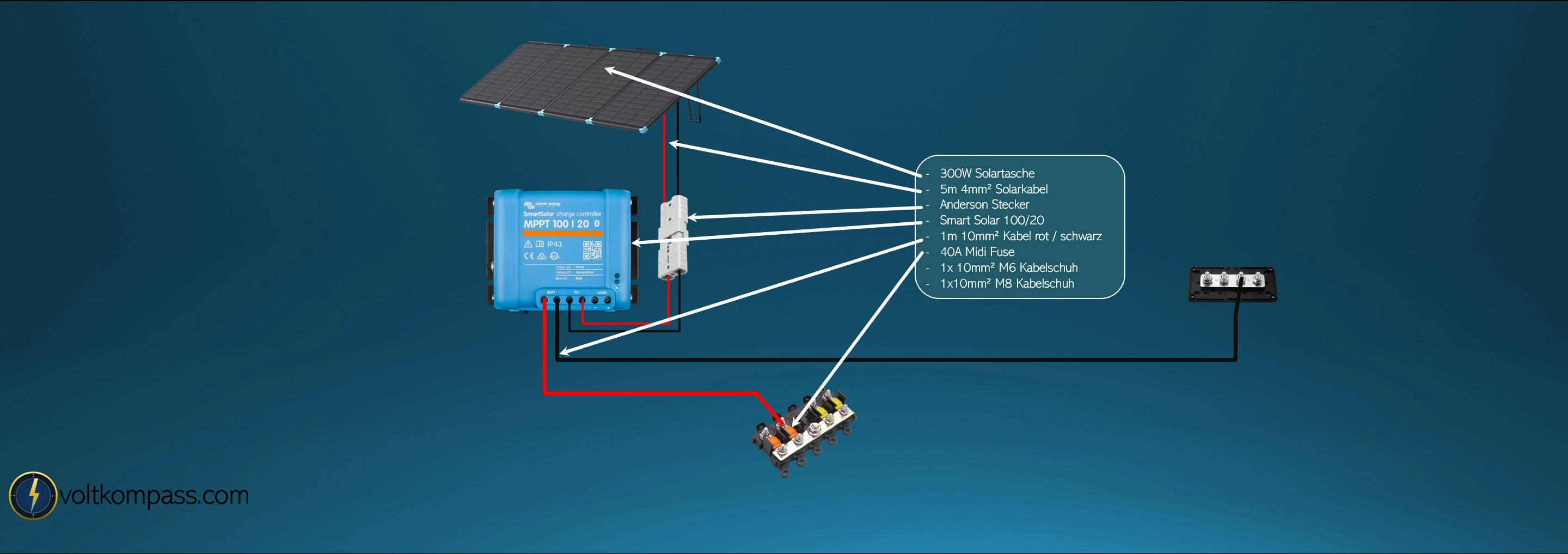

300-W-Solartasche mit eigenem MPPT-Regler
Die Solartasche lässt sich unabhängig vom Fahrzeug zur Sonne ausrichten. Das ist praktisch, wenn du im Schatten parkst oder die flach montierten Dachmodule bei tief stehender Sonne wenig liefern. Dafür braucht die Tasche Stellfläche, einen geeigneten Kabelweg und muss vor der Weiterfahrt wieder verstaut werden.
Im Konzept erhält sie einen eigenen SmartSolar MPPT 100/20. Beide Solarregler laden dieselbe Bordbatterie, verfolgen aber jeweils den Arbeitspunkt ihrer eigenen Solarquelle. Die Ladeeinstellungen müssen zur Batterie passen und aufeinander abgestimmt sein.
Für den MPPT 100/20 nennt Victron bei 12 V 290 W nominale PV-Leistung, maximal 20 A Ladestrom, 100 V PV-Leerlaufspannung und 20 A PV-Kurzschlussstrom. Die 300-W-Tasche liegt etwas über der Nennleistungsangabe. Vor dem Anschluss müssen insbesondere ihre Spannungs- und Stromdaten zum Regler passen. Victron: technische Daten MPPT 100/20.
Dachanlage und Tasche ergeben zusammen 750 W installierte Solar-Nennleistung. Das ist keine Zusage für 750 W tatsächlichen Ertrag. Ausrichtung, Verschattung, Temperatur und die beiden Laderegler begrenzen die Leistung im Alltag.

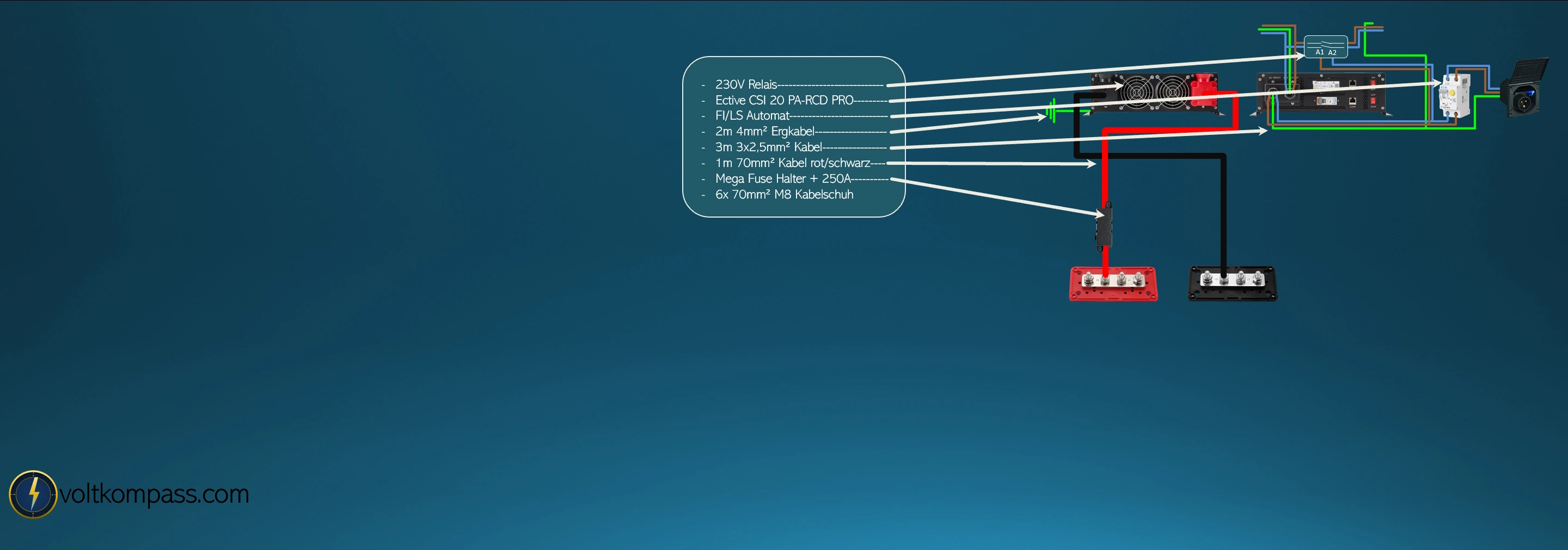

2000-W-Wechselrichter mit Ladegerät und Landstrombegrenzung
Der ECTIVE CSI 20 PA-RCD PRO übernimmt die 230-V-Versorgung aus der Bordbatterie. Er bietet 2000 W Dauerleistung mit reiner Sinusspannung und kombiniert Wechselrichter, Ladegerät und Netzvorrangschaltung. Die Produktbeschreibung nennt außerdem Power Assist, einen integrierten FI/LS und Bluetooth zur Steuerung. ECTIVE: CSI 20 PA-RCD PRO.
Für das Ladegerät nennt die aktuelle Produktüberschrift 125 A / 1500 W, passend zum Videotext. Auf derselben Herstellerseite findet sich allerdings auch noch die Angabe 150 A. Für die Einstellung zählt deshalb die Dokumentation deiner konkreten Geräteversion. Der zulässige Ladestrom des Akkus sowie gleichzeitig aktive Ladequellen müssen berücksichtigt werden.
Was bringen Landstrombegrenzung und Power Assist?
Mit dem einstellbaren Landstromlimit passt du den Wechselrichter an den verfügbaren Anschluss an. Power Assist kann bei Bedarf Leistung aus der Batterie ergänzen. Verbraucher, die außerhalb des geregelten Strompfads angeschlossen sind, werden dadurch nicht automatisch mit erfasst. Ihre Last muss in die Planung einfließen.
Das Konzept unterscheidet zwischen Verbrauchern, die auch unterwegs über den Wechselrichter laufen dürfen, und Geräten, die nur bei vorhandenem Landstrom eingeschaltet werden sollen. Für die zweite Gruppe zeigt die Skizze ein zusätzliches Relais. Gerade bei Absorberkühlschrank, Heizung oder Klimaanlage lohnt diese Aufteilung, damit die Batterie nicht unbeabsichtigt stark belastet wird.
Die Zeichnung erklärt die Idee, legt aber weder die vollständige Schutzbeschaltung noch die konkrete Einbindung in den vorhandenen Elektroblock fest. FI/LS, Schutzleiterführung, Netzumschaltung und die Wirksamkeit der Schutzmaßnahmen in beiden Betriebsarten müssen für das Fahrzeug geprüft werden.
Sicherungen und Kabel: diese Werte müssen zusammenpassen
Eine Sicherung muss zur Leitung, ihrer Verlegung und zum angeschlossenen Gerät passen. Größere Querschnitte erlauben deshalb nicht automatisch, die in einer Geräteanleitung genannten Sicherungswerte zu überschreiten. Bei den folgenden drei Punkten weichen die Originalgrafiken und die Materialliste von den Herstellerangaben ab:
| Abgang | In der Vorlage | Herstellerangabe |
|---|---|---|
| Orion XS 12/12-50A | 80 A, eingangs- und ausgangsseitig | 60–70 A externe Batteriesicherung |
| SmartSolar MPPT 100/30 | 50 A auf der Batterieseite | 35–40 A auf der Batterieseite |
| SmartSolar MPPT 100/20 | 40 A auf der Batterieseite | 25–30 A auf der Batterieseite |
Quellen: Orion XS, Abschnitt 3.3, MPPT 100/30, Abschnitt 4.2 und MPPT 100/20, Abschnitt 4.2.
Auch beim Solarkabel unterscheiden sich die Unterlagen: Der Text nennt für die Einzelmodulvariante 6 mm², die Materialliste führt 4 mm² auf. Der passende Querschnitt ergibt sich aus Modulstrom, Leitungslänge, Verlegeart und zulässigem Spannungsabfall.
Prüfe außerdem die Belastbarkeit von Sammelschienen, Hauptschalter, Sicherungshaltern und Kabelschuhen. Beim LiFePO4-Akku ist neben dem Nennstrom auch das erforderliche Ausschaltvermögen der Sicherung relevant. Die vorhandene Bordelektrik muss in diese Auslegung einbezogen werden.
Was kostet die Wohnmobil-Solaranlage Stufe 4?
Die mitgelieferte Kostenliste enthält 54 bepreiste Positionen. Addiert ergeben sie 4.387 €. Darin stehen sowohl das einzelne 450-W-Modul als auch die drei 150-W-Module. Für einen tatsächlichen Aufbau wird nur eine dieser Dachvarianten benötigt.
| Auswahl | Rechnung | Summe |
|---|---|---|
| Alle Listenpositionen einschließlich beider Dachvarianten | Summe der Einzelpreise | 4.387 € |
| Mit 3 × 150 W Dachsolar | 4.387 € − 240 € | 4.147 € |
| Mit 1 × 450 W Dachsolar | 4.387 € − 645 € | 3.742 € |
Diese Rechnungen ändern nur die Modulauswahl. Halterungen, Verteiler, Dioden und alle anderen Mengen bleiben zunächst unverändert. Gerade bei der Einzelmodulvariante kann sich dieser Zubehörbedarf noch ändern. Die Solartasche und der optionale StandBy Charger sind in beiden Summen enthalten.
Der gesprochene Text nennt rund 3.300 € für das Gesamtsystem, die Kostenfolie rund 4.500 €. Für diesen Beitrag nutze ich die nachvollziehbaren Einzelpreise der Liste. Sie sind Planungswerte aus den Unterlagen und keine tagesaktuellen Angebote. Einbau, Versand und fahrzeugspezifische Ergänzungen sind damit nicht vollständig erfasst.
Noch zu ergänzen: Das gezeichnete 230-V-Relais hat in der Liste weder Preis noch Produktlink. Die 2-A-Absicherung der Shunt-Messleitung erscheint ebenfalls nicht als eigene Position und muss im Lieferumfang geprüft werden. Die oben genannten Korrekturen der Sicherungswerte können den Materialkorb verändern.
Komponenten, Mengen und Links für Stufe 4
Alle 54 Positionen aus der beigefügten Materialfolie sind hier übernommen. Die Eurobeträge gelten jeweils für die angegebene Menge der ganzen Zeile. Alternative und klärungsbedürftige Positionen sind gekennzeichnet. Die Liste dient zur Planung und muss vor der Bestellung an den tatsächlichen Aufbau angepasst werden.
Affiliate-Hinweis: Einige Links sind Amazon-Partnerlinks. Bei einem Kauf über diese Links kann VoltKompass eine Provision erhalten. Für dich bleibt der Preis gleich. Die Links stammen aus der Vorlage; Zielprodukt und Verfügbarkeit wurden nicht einzeln bestätigt.
Geräte und Solar
Verteilung und Anschlüsse
Sicherungen und Halter
Kabel
Kabelschuhe
Fragen zur 450-Watt-Solaranlage und Stufe 4
Reichen 450 Watt Solar im Wohnmobil?
Das hängt vom täglichen Verbrauch und den Ertragsbedingungen ab. Stufe 4 ergänzt die 450-W-Dachanlage um eine 300-W-Solartasche, 320 Ah Batteriespeicher und einen 50-A-Ladebooster. Diese Kombination bietet mehrere Möglichkeiten zum Nachladen, garantiert aber keine bestimmte Zahl autarker Tage.
Kann ich 450 Watt Solar an einem MPPT 100/30 betreiben?
Eine leichte Überbelegung gegenüber den 440 W nominaler PV-Leistung bei 12 V ist möglich, wenn die PV-Grenzen des Reglers eingehalten werden. Dazu gehören maximal 100 V Leerlaufspannung einschließlich Kälteeinfluss und 35 A Kurzschlussstrom. Der Regler begrenzt den Ladestrom auf 30 A.
Warum hat die Solartasche einen eigenen Laderegler?
Dachmodule und Solartasche können unterschiedlich ausgerichtet und verschattet sein. Mit getrennten MPPT-Reglern arbeitet jede Solarquelle an ihrem eigenen Arbeitspunkt. Beide Regler müssen zur gemeinsamen Batterie passend eingestellt sein.
Passt ein 2000-W-Wechselrichter zu einem 320-Ah-Akku?
Die Kapazität allein reicht zur Beurteilung nicht aus. Bei angenommenen 12 V und 90 % Wirkungsgrad benötigt der Wechselrichter etwa 185 A für 2000 W Ausgangsleistung. BMS, Akku, Leitungen und Absicherung müssen diesen Strom plus weitere Verbraucher und mögliche Spitzen vertragen.
Wie hoch sind die Materialkosten von Stufe 4?
Die 54 Einzelpreise ergeben 4.387 € einschließlich beider alternativer Dachmodulvarianten. Nach Abzug des jeweils nicht gewählten Modulsatzes bleiben rechnerisch 4.147 € mit drei 150-W-Modulen oder 3.742 € mit einem 450-W-Modul. Einbau, Zubehöranpassungen und fehlende Positionen kommen hinzu.
Kann ich die Schaltbilder direkt zum Nachbauen verwenden?
Die Bilder erklären den Aufbau, sind aber kein geprüfter Einbauplan für ein bestimmtes Fahrzeug. Beim Orion XS und den beiden MPPT-Reglern weichen Sicherungswerte von den Herstellerangaben ab. Die korrigierten Bereiche stehen im Abschnitt Sicherungen und Kabel; insbesondere die 230-V-Verteilung braucht eine fachliche Planung und Prüfung.
Mehr Energiereserve für Reisen mit höherem Strombedarf
Stufe 4 verbindet einen großen Batteriespeicher mit mehreren Ladewegen und 2000 W Wechselrichterleistung. Das ist besonders dann interessant, wenn du regelmäßig 230-V-Geräte nutzen möchtest und die kleineren Ausbaustufen deinen Bedarf nicht mehr decken.
Beginne bei deinem Tagesverbrauch und den verfügbaren Einbauflächen. Daraus ergeben sich die sinnvolle Dachbelegung, der passende Akku und die Auslegung der Verkabelung. Die Bilder und die Materialliste helfen dir, diesen Aufbau zu besprechen und die Kosten einzuordnen.
Unterlagen und technische Nachweise
Grundlage sind der mitgelieferte Text zum Stufe-4-Video, die sieben Originalgrafiken und die Materialfolie „07. Kosten + Links“. Die Produktlinks und Listenpreise wurden aus dieser Folie übernommen. Die technischen Hinweise wurden am 28. September 2026 mit folgenden Herstellerquellen abgeglichen:
- Victron SmartSolar MPPT 100/30 – technische Daten und Installation und Absicherung
- Victron SmartSolar MPPT 100/20 – technische Daten und Installation und Absicherung
- Victron Orion XS 12/12-50A – Installation
- VOTRONIC StandBy Charger Pro – Bedienungsanleitung
- ECTIVE CSI 20 PA-RCD PRO – Produktangaben
