Ladebooster im Wohnmobil: auswählen, anschließen und richtig absichern
Ein Ladebooster sorgt dafür, dass deine LiFePO₄-Aufbaubatterie während der Fahrt kontrolliert geladen wird. Hier zeige ich dir, wie du 30 oder 50 A auswählst, den Leitungsweg planst und typische Fehler beim Einbau vermeidest.
Direkte Antwort
Ladebooster im Wohnmobil kurz erklärt
Ein Ladebooster lädt die LiFePO₄-Aufbaubatterie während der Fahrt kontrolliert aus der Lichtmaschine. Bei einer LiFePO₄-Umrüstung muss das vorhandene Trennrelais deaktiviert und der Booster über eine eigene, beidseitig abgesicherte Leitung angeschlossen werden. Seine Größe richtet sich nach Lichtmaschine, Eingangsstrom, Kabelweg und Kühlung – nicht allein nach der Batteriekapazität.
Als grobe VoltKompass-Faustregel sollte sein Nennladestrom höchstens rund 40 Prozent des maximalen Lichtmaschinen-Nennstroms betragen: Bei einer 100-A-Lichtmaschine also maximal 40 A.
Eigene Praxiserfahrung

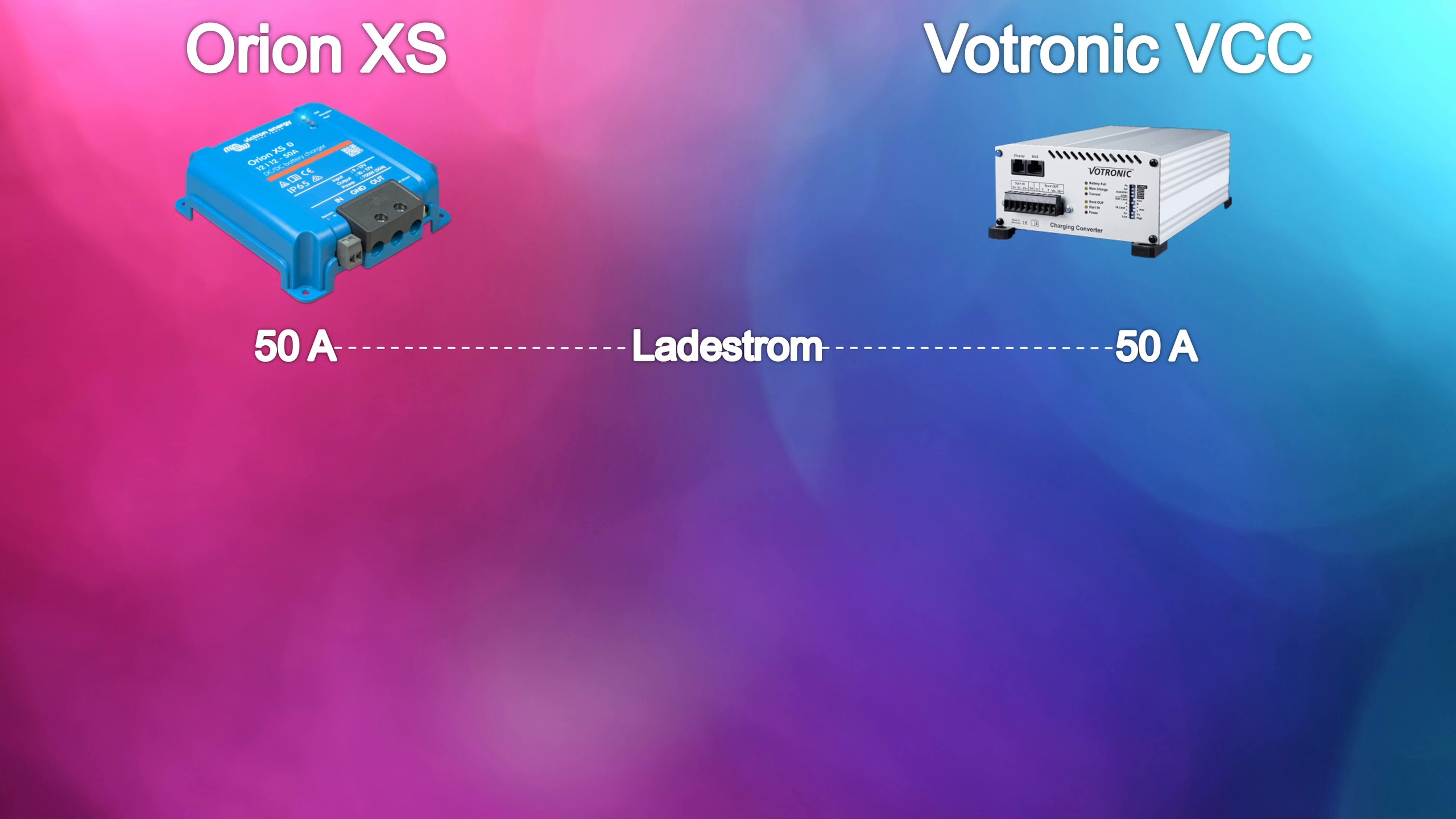

Ladebooster: Orion XS oder Votronic VCC?
Ich habe beide Ladebooster in verschiedenen Einbauten und auch im eigenen Wohnmobil eingesetzt. Im Video siehst du die Geräte, ihre Anschlüsse und die unterschiedlichen Arten der Spannungsmessung. Der Artikel bleibt trotzdem vollständig, falls du das Video nicht ansehen möchtest.
Video direkt auf YouTube ansehen: Orion XS oder Votronic VCC?
Funktion
Was ist ein Ladebooster im Wohnmobil?
Ein Ladebooster, auch B2B-Lader oder DC-DC-Ladegerät genannt, sitzt zwischen Starterbatterie beziehungsweise Lichtmaschine und Aufbaubatterie. Er nimmt die schwankende Spannung des Fahrzeugnetzes auf und lädt die LiFePO₄-Batterie mit einem definierten Ladestrom und einer passenden Ladespannung.
Das ist gerade bei modernen Lichtmaschinen wichtig. Deren Spannung bleibt nicht dauerhaft auf einem Niveau, das eine Aufbaubatterie zuverlässig volllädt. Ein Ladebooster entkoppelt beide Batteriekreise elektrisch und begrenzt den Strom. Die Lichtmaschine wird dadurch nicht automatisch vor jeder Überlastung geschützt: Die richtige Boostergröße bleibt deine Aufgabe.
LiFePO₄-Umrüstung
Ladebooster für LiFePO₄: Trennrelais deaktivieren
Bei vielen älteren Wohnmobilen verbindet ein Trennrelais Starter- und Aufbaubatterie direkt miteinander, sobald der Motor läuft. Bei einer LiFePO₄-Umrüstung muss dieses Trennrelais dringend deaktiviert werden. Sonst kann die neue Batterie sehr hohe, unkontrollierte Ströme aus dem Fahrzeugkreis ziehen. Genau diese Verbindung soll der Ladebooster ersetzen.
Wie das Trennrelais deaktiviert wird, hängt vom Basisfahrzeug, EBL und Aufbau ab. Deshalb gibt es hier keine pauschale Anleitung nach dem Muster „dieses Kabel abziehen“. Wenn du Relais, Ladeweg oder Masseführung nicht eindeutig zuordnen kannst, gehört diese Arbeit in fachkundige Hände.
Die vorhandene Leitung des Trennrelais lässt sich nur weiterverwenden, wenn Verlauf, Querschnitt, Zustand und Anschlüsse zweifelsfrei passen. In der Praxis ist sie oft zu dünn. Eine neue, direkt geführte Plusleitung ist deshalb der normale Weg. Den hohen Ladestrom führe ich nicht durch den Elektroblock, sondern über eine eigene Leitung mit eigener Sicherung an jeder Batterieseite.
Passt der Ladebooster in dein Gesamtsystem?
In meinem Stufe-1-System siehst du einen einfachen 30-A-Aufbau. Das Stufe-3-System zeigt die stärkere 50-A-Ausführung mit Orion XS. Beide Seiten ordnen den Ladebooster in das komplette Wohnmobil-Stromsystem ein.
Auswahl
30 A oder 50 A: Welcher Ladebooster passt?
Die Lichtmaschine setzt die obere Grenze. Als einfache Auswahlhilfe nutze ich maximal rund 40 Prozent ihres Nennstroms für den Nennladestrom des Boosters. Bei einer 100-A-Lichtmaschine sind das höchstens etwa 40 A. Einen ungeregelten 50-A-Betrieb würde ich dort nicht ansetzen.
Den Lichtmaschinenwert liest du am tatsächlich eingebauten Aggregat ab. Bei einem Neufahrzeug können auch eindeutig bestätigte Bestelldaten reichen. Ein allgemeines Datenblatt zum Fahrzeugmodell ist keine sichere Grundlage, weil Hersteller je nach Ausstattung verschiedene Lichtmaschinen verbauen.
| Planungspunkt | 30-A-Ladebooster | 50-A-Ladebooster |
|---|---|---|
| Typischer Einsatz | Moderater Ladestrom, geringere Belastung des Fahrzeugkreises | Mehr Ladestrom bei ausreichend starker Lichtmaschine und passender Verkabelung |
| Hauptkabel | 16 mm² | 16 mm² bei kurzem Weg, 25 mm² bei mehr als etwa 5 m von Starterbatterie bis Booster |
| VoltKompass-Absicherung | 60 A DC MIDI auf beiden Plusseiten | 80 A DC MIDI auf beiden Plusseiten |
| Regelreserve | Oft ohne weitere Stromreduzierung passend | Gerät mit einstellbarem Strom ist bei knapper Lichtmaschinenreserve sinnvoll |
Ausgangsstrom und Eingangsstrom sind nicht dasselbe
Ein 50-A-Ladebooster kann am Eingang mehr als 50 A aufnehmen, weil er Spannungsverluste und Wandlung ausgleichen muss. Beim Votronic VCC 1212-50 sind je nach Eingangsspannung bis zu rund 68 A möglich. Die 40-%-Regel bleibt eine grobe Auswahlhilfe. Für die endgültige Einstellung musst du zusätzlich die Eingangsstrombegrenzung und die Herstellerangaben prüfen.
Der Orion XS lässt sich per App von 1 bis 50 A einstellen. Beim VCC 1212-50 kannst du den Ausgang fest auf 50 oder 39 A begrenzen; für den Eingang stehen 68, 49, 42 oder 33 A zur Verfügung. Bei einer 100-A-Lichtmaschine passt die 39-A-Ausgangsstufe besser zur 40-%-Faustregel als der volle 50-A-Betrieb.
Praxiserfahrung
Orion XS oder Votronic VCC 1212-50?
Ich halte beide Geräte für eine gute Wahl, wenn sie zum Fahrzeug und zum restlichen System passen. Der Orion XS ist flexibler einzustellen und fügt sich gut in ein Victron-System ein. Der Votronic VCC arbeitet mit festen Schalterstufen, separaten Fühlerleitungen und einem eigenen Temperatursensor.
| Eigenschaft | Victron Orion XS 12/12-50A | Votronic VCC 1212-50, Nr. 3326 |
|---|---|---|
| Ausgangsstrom | Per App stufenlos von 1 bis 50 A | 50 oder 39 A per Schiebeschalter |
| Eingangsstrom | Von 1 bis 50 A einstellbar | Maximal 68 A, feste Begrenzungen 49, 42 oder 33 A |
| Bedienung | VictronConnect-App und Bluetooth | Schiebeschalter am Gerät, kein vergleichbarer Bluetooth-App-Betrieb |
| Spannungsmessung | Unter anderem über gekoppelten SmartShunt im VE.Smart-Netzwerk | Separate Fühlerleitungen direkt an Starter- und Aufbaubatterie |
| LiFePO₄-Profil | 14,2 V Laden und 13,5 V Erhaltung frei einstellbar | Festes Programm mit 14,2 V Laden und 13,6 V Erhaltung |
| Kühlung | Passiv; reduziert bei hoher Temperatur die Leistung | Temperaturgeregelter Lüfter; Luftöffnungen müssen frei bleiben |
| Temperaturerfassung | Batterieschutz im Gesamtsystem und BMS einplanen | Mitgelieferter Batteriesensor ist im LiFePO₄-Programm erforderlich |
Quellen der Produktdaten: Victron-Handbuch zum Orion XS und Votronic-Anleitung zum VCC 1212-50 Nr. 3326, abgeglichen am 26. Juli 2026.
Hinweis: Die folgenden drei Produktlinks sind Affiliate-Links. Wenn du darüber kaufst, erhalte ich eine kleine Provision. Für dich ändert sich der Preis nicht. Meine technische Bewertung bleibt davon unabhängig.

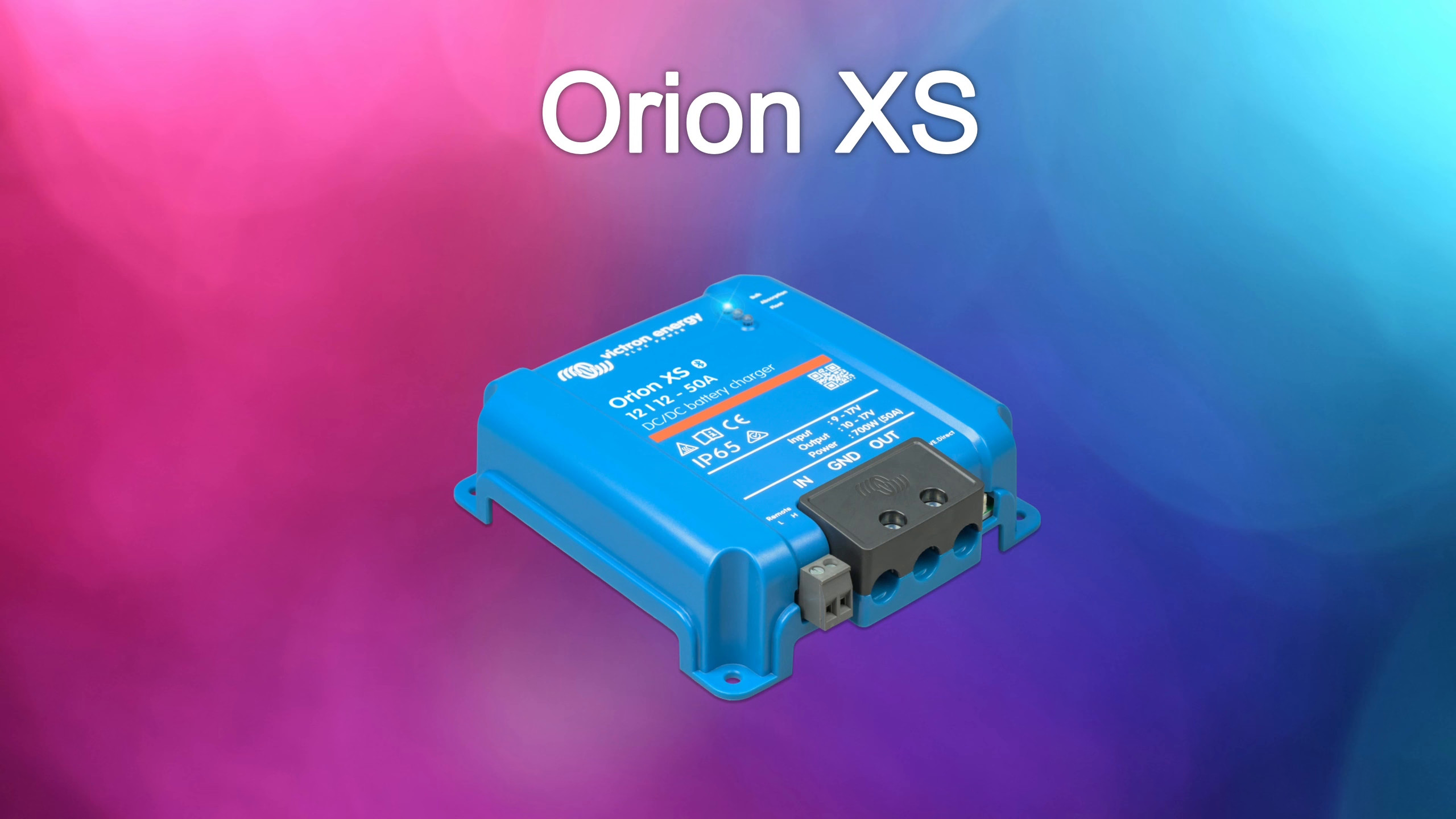

Victron Orion XS 12/12-50A
Den Orion XS stelle ich per VictronConnect-App ein. Der Ladestrom lässt sich fein an die Lichtmaschine anpassen, und im Victron-System kann der Booster die tatsächliche Batteriespannung eines SmartShunts nutzen. Das hilft, Spannungsverluste auf dem Ausgangskabel sauber auszugleichen.
Die passive Kühlung ist leise. In einem warmen oder engen Schrank reduziert das Gerät aber den Strom. Wer dauerhaft nahe 50 A laden möchte, muss den Luftaustausch ernst nehmen.

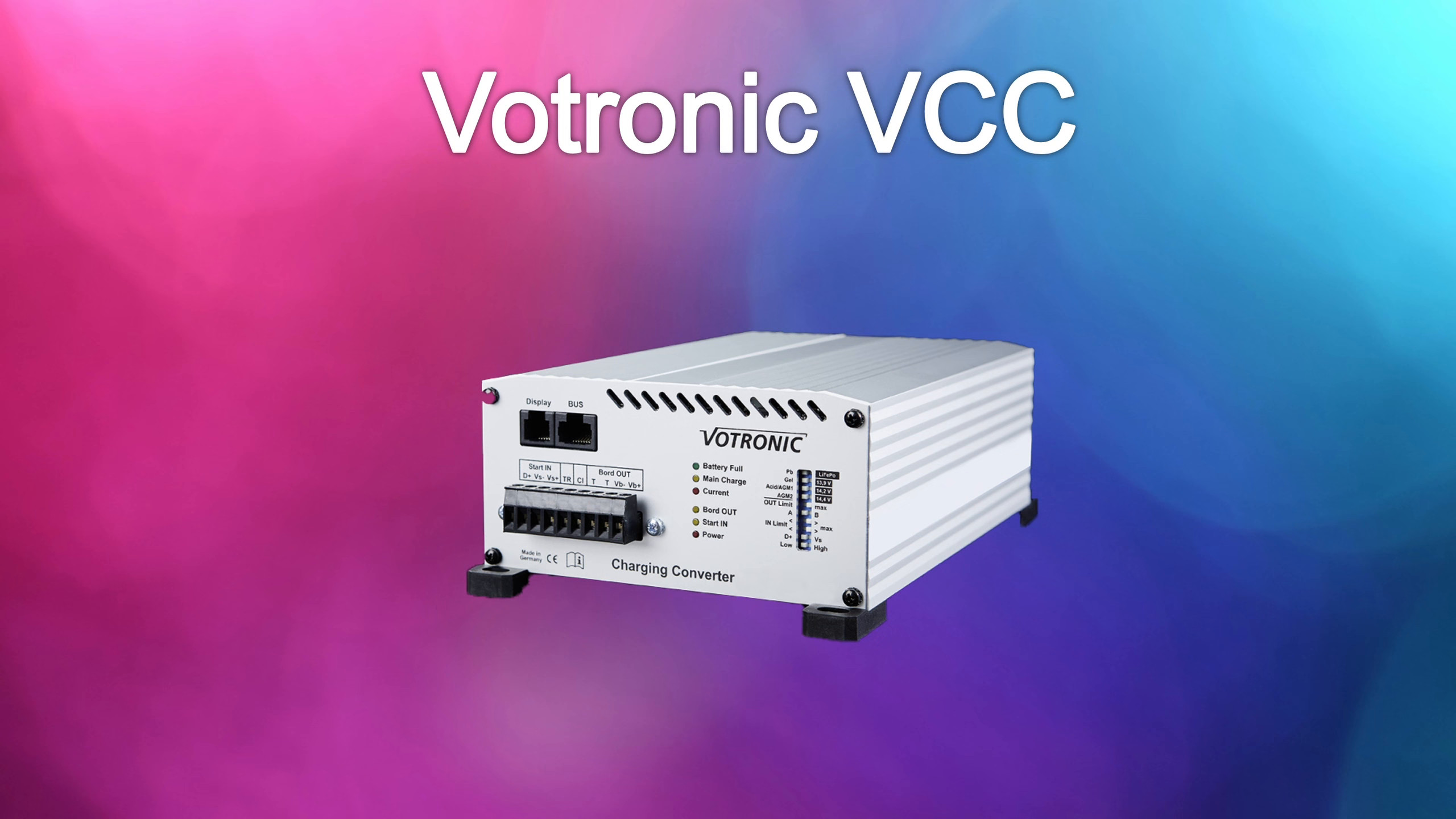

Votronic VCC 1212-50, Artikelnummer 3326
Der VCC 1212-50 wird über Schiebeschalter konfiguriert. Das ist weniger fein als beim Orion, dafür klar definiert: 50 oder 39 A am Ausgang und feste Begrenzungen am Eingang. Die separaten Fühlerleitungen messen die Spannung direkt an beiden Batterien.
Der mitgelieferte Temperatursensor gehört thermisch an die LiFePO₄-Batterie. Im passenden LiFePO₄-Programm startet dieses Modell ohne angeschlossenen Sensor nicht. Der Sensor ergänzt den Schutz, ersetzt aber kein BMS, das die Ladung unter 0 °C zuverlässig sperrt.
Leitungsweg
Ladebooster anschließen: Schaltplan für das Wohnmobil
Der Hauptstromweg ist bei beiden Geräten gleich. Er läuft direkt zwischen den Batterien und dem Booster, nicht durch den EBL:
- Pluspol der Starterbatterie
- DC-MIDI-Sicherung nahe der Starterbatterie
- Eigene Plusleitung zum Eingang des Ladeboosters
- Booster IN+ und Booster OUT+
- Kurze Plusleitung zur Aufbaubatterie
- DC-MIDI-Sicherung nahe der LiFePO₄-Batterie
- Plus-Knotenpunkt beziehungsweise Batterie-Plus
Auf der Minusseite verbindest du den Booster mit einem ausreichend dimensionierten Massepunkt oder einer passenden Minusleitung. Wenn ein Batteriemonitor vorhanden ist, darf kein Verbraucher oder Ladegerät dessen Mess-Shunt umgehen.
Spannung richtig erfassen
SmartShunt und VCC-Spannungsmessung

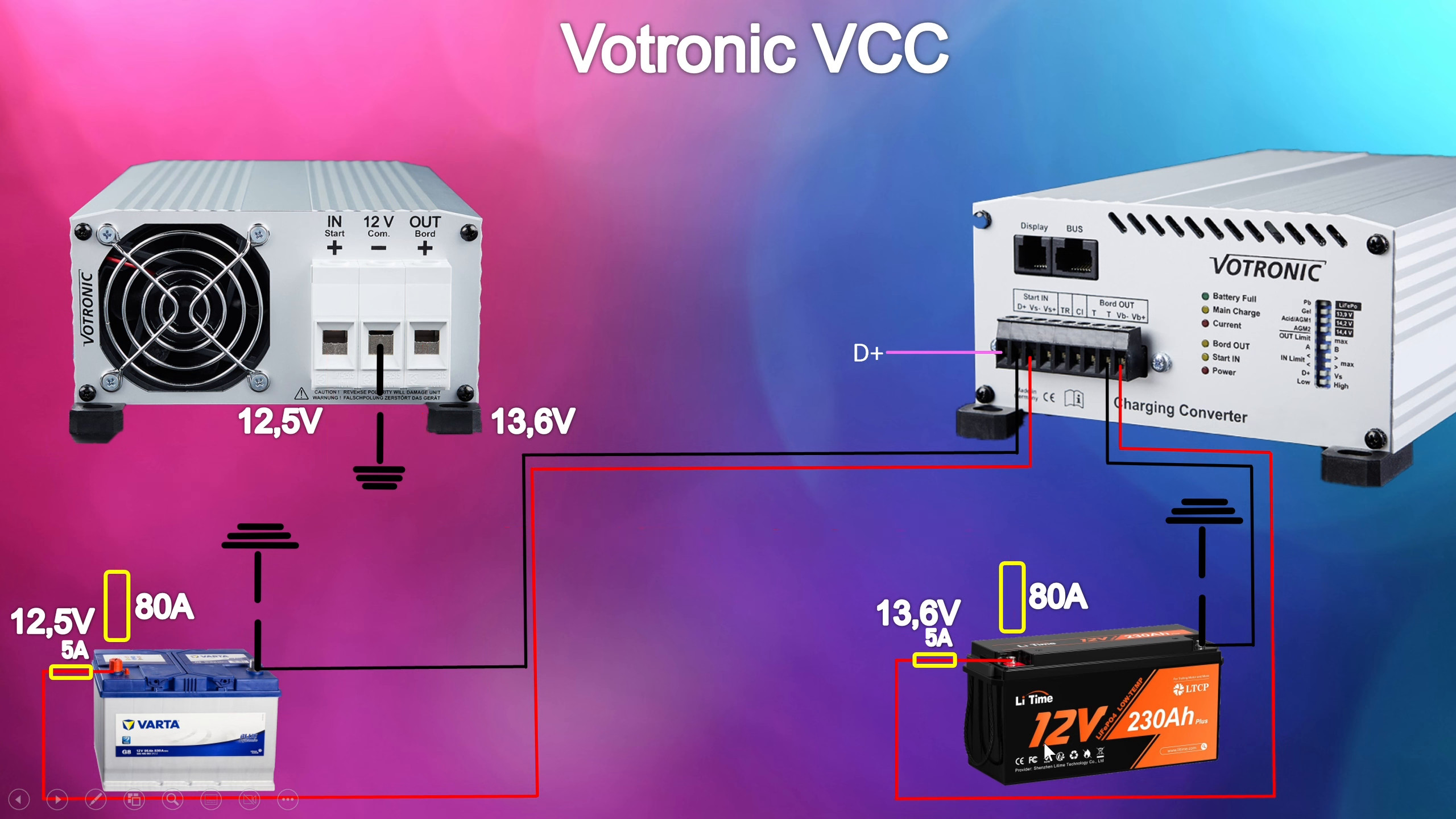

Votronic VCC mit Fühlerleitungen und Temperatursensor
Beim VCC legst du separate, hochohmige Fühlerleitungen direkt an die Pole der Starter- und Aufbaubatterie. Kleine Sicherungen sind bei Gerät oder Kabelsatz in der Regel vorhanden. Diese Leitungen melden dem VCC die tatsächlichen Batteriespannungen. Sie ersetzen keinen ausreichenden Querschnitt der Hauptleitung.
Der Temperatursensor kommt mit gutem Wärmekontakt an die LiFePO₄-Batterie, bevorzugt nach Herstellervorgabe am Minuspol oder an einer geeigneten Stelle des Gehäuses. Im LiFePO₄-Programm des VCC 1212-50 Nr. 3326 ist er für den Betrieb erforderlich.

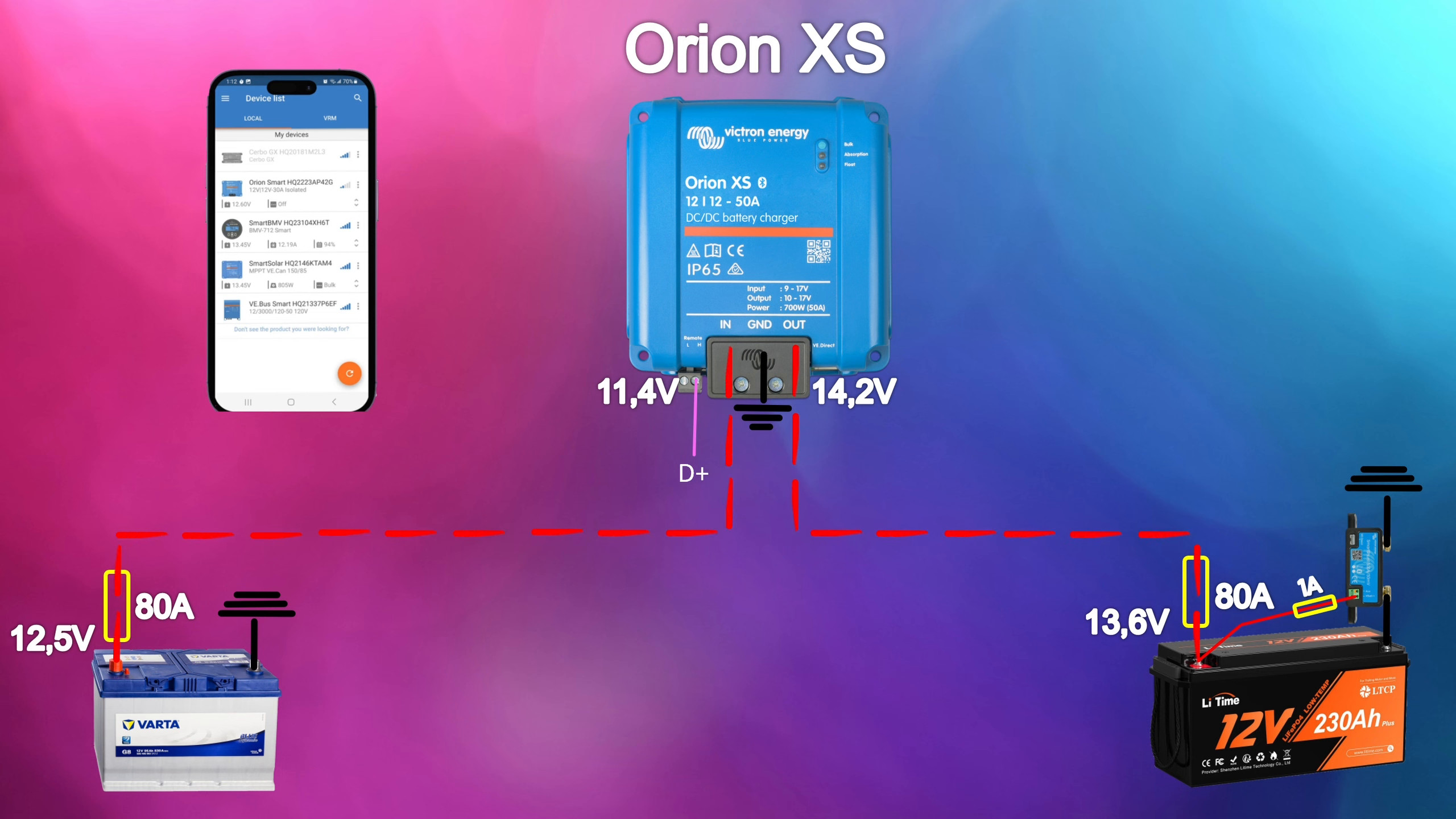

Orion XS mit SmartShunt
Der SmartShunt sitzt unmittelbar nach dem Minuspol der LiFePO₄-Batterie. Seine Batterieseite geht nur zur Batterie. Von der Systemseite führt die Leitung zum Minus-Knoten, an dem Booster, Ladegeräte und sämtliche Verbraucher hängen. So fließt jeder Strom durch den Shunt.
Die dünne Plus-Messleitung des SmartShunts kommt direkt an Batterie-Plus und wird mit der mitgelieferten kleinen Sicherung geschützt. Koppelst du SmartShunt und Orion XS korrekt im VE.Smart-Netzwerk, kann der Booster mit der an der Batterie gemessenen Spannung regeln. Ein Ausgangskabel bis ungefähr 2 m ist dann in vielen Einbauten gut beherrschbar, wenn der Hauptquerschnitt stimmt.
Kabelschutz
Kabelquerschnitt und Sicherungen richtig wählen
Für einen 30-A-Ladebooster verwende ich 16 mm². Auch bei einem 50-A-Booster reichen 16 mm² für typische kurze Wege. Wird die einfache Strecke von der Starterbatterie bis zum Booster länger als ungefähr 5 m, gehe ich auf 25 mm². Gemeint ist nur der Hinweg Starterbatterie → Booster, nicht die Summe aus Plus- und Minusleitung.
Schmelzsicherungen sind Kabelschutzsicherungen. Sie schützen eine passend dimensionierte Leitung bei Überlast und Kurzschluss, nicht den Ladebooster selbst. Darum sitzt je eine Sicherung nahe an jeder Batterie, denn beide Batterien können Energie in einen beschädigten Leitungsabschnitt liefern.

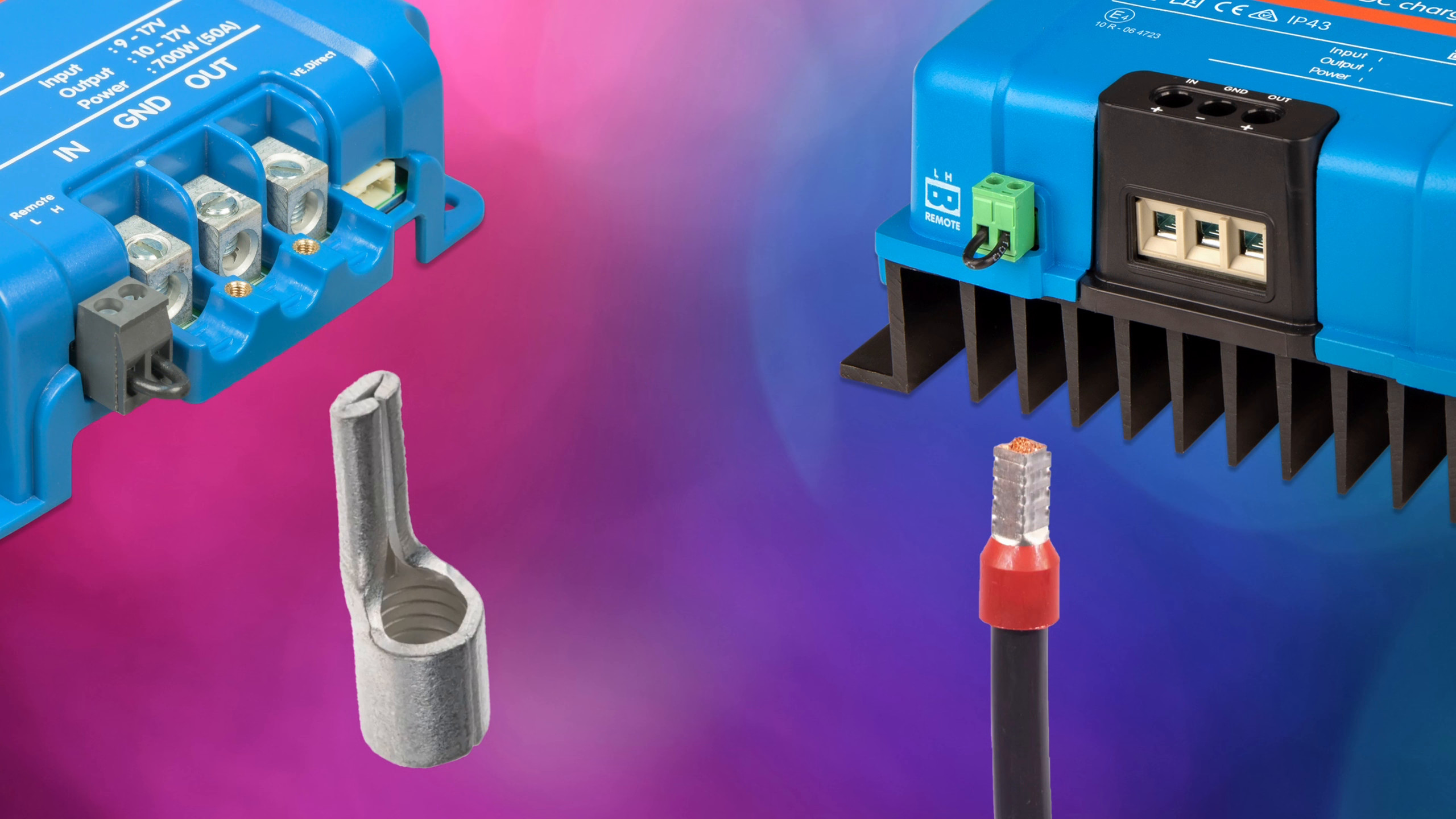

25 mm² am Orion XS sauber reduzieren
Ein 25-mm²-Kabel passt nicht in jeder Ausführung direkt in die Orion-Klemme. Führe es in diesem Fall zu einem berührungssicheren, dafür ausgelegten Übergabepunkt. Von dort gehst du mit einem sehr kurzen Stück 16 mm² und einem passenden Stiftkabelschuh zum Orion.
Schneide niemals Litzen ab, um ein Kabel irgendwie in die Klemme zu bekommen. Verwende passende Kabelschuhe, Aderendhülsen oder Stiftkabelschuhe und die richtige Crimpzange. Nach dem Crimpen folgen Sichtprüfung, Zugprobe und die Kontrolle des Anzugsdrehmoments nach Geräteangabe. Verdrillen oder Verlöten ist an diesen Hochstromklemmen keine brauchbare Improvisation.
Motorerkennung
D+ oder automatische Spannungserkennung?
In den meisten Installationen ist die automatische Spannungserkennung der normale Weg. Der Booster erkennt an der Spannung des Starterkreises, ob die Lichtmaschine arbeitet, und schaltet sich entsprechend ein und aus. Das spart eine zusätzliche Signalleitung.
D+ ist sinnvoll, wenn eine externe Quelle im Stand die Starterbatterie anhebt. Das kann zum Beispiel passieren, wenn ein Landstrom-Ladegerät die Starterbatterie mitlädt. Eine reine Spannungserkennung könnte den Booster dann unbeabsichtigt aktivieren und Energie in die Aufbaubatterie verschieben. Ein sauberes D+-Signal sagt dagegen eindeutig: Der Motor beziehungsweise die Lichtmaschine ist aktiv.
| Aktivierung | Passt gut, wenn | Prüfpunkt |
|---|---|---|
| Spannungserkennung | der Starterkreis im Stand nicht durch eine Fremdquelle angehoben wird | Ein- und Ausschaltschwellen im realen Fahrzeug testen |
| D+ | Landstrom oder eine andere Quelle die Starterspannung im Stand erhöhen kann | Nur ein belastbares, korrektes Motorsignal verwenden |
Welche Variante besser ist, entscheidet das komplette System. Deshalb prüfe ich die Aktivierung nicht isoliert am Booster, sondern zusammen mit Landstrom-Ladegerät, Starterbatterie-Mitladung und Fahrzeuglogik.
Montage
Einbauort, Kabelanschlüsse und Kühlung
Setze den Ladebooster so nah an die LiFePO₄-Aufbaubatterie, wie es Einbauplatz und Kühlung erlauben. Der Ausgangsweg bleibt dadurch kurz. Die längere Leitung liegt auf der Eingangsseite von der Starterbatterie zum Booster und wird passend dimensioniert.
Ein kleiner Schrank kann funktionieren, wenn unten kühlere Luft nachströmt und warme Luft oben entweichen kann. Beim passiv gekühlten Orion XS musst du akzeptieren, dass er bei Wärme den Strom reduziert. Soll er über längere Zeit nahe 50 A liefern, plane mehr Luftaustausch oder eine aktive Belüftung ein. Beim VCC müssen die Öffnungen des eingebauten Lüfters frei bleiben.
LiFePO₄-Ladeprofil und Temperatur
Für ein frei einstellbares System nutze ich 14,2 V Ladespannung und 13,5 V Erhaltungsspannung. So stelle ich den Orion XS ein. Beim VCC 1212-50 Nr. 3326 bietet das geeignete feste LiFePO₄-Programm 14,2 V und 13,6 V. Die Vorgaben deines Batterieherstellers haben immer Vorrang.
Die LiFePO₄-Batterie braucht ein BMS, das Laden unter 0 °C zuverlässig blockiert. Eine Batterieheizung ist nicht zwingend erforderlich. Der VCC-Temperatursensor ergänzt diese Schutzfunktion, ersetzt die Sperre im BMS aber nicht.
Arbeitsreihenfolge
Ladebooster Schritt für Schritt einbauen
- Lichtmaschine bestimmen: Nennstrom am eingebauten Aggregat oder in bestätigten Fahrzeugdaten prüfen.
- Bestehenden Ladeweg aufnehmen: Trennrelais, EBL, Plusleitung und Masseführung eindeutig identifizieren. Das Trennrelais bei der LiFePO₄-Umrüstung deaktivieren.
- Booster auswählen: Nennladestrom auf höchstens rund 40 Prozent des Lichtmaschinen-Nennstroms begrenzen und zusätzlich den möglichen Eingangsstrom prüfen.
- Kabelweg messen: Die einfache Strecke von der Starterbatterie zum Booster ermitteln und 16 oder 25 mm² festlegen.
- Einbauort vorbereiten: Booster nahe der Aufbaubatterie auf einer stabilen Fläche montieren und den Luftweg freihalten.
- Sicherungshalter setzen: Je einen DC-MIDI-Halter nahe Starter- und Aufbaubatterie montieren. Die Sicherungseinsätze bleiben draußen.
- Hauptleitungen herstellen: Kabel schützen, fachgerecht crimpen, zugentlasten und Plus sowie Minus eindeutig kennzeichnen.
- Messung und Aktivierung anschließen: Je nach Gerät VCC-Fühlerleitungen und Temperatursensor oder SmartShunt-Kopplung herstellen. D+ nur dort nutzen, wo es zur Systemlogik passt.
- Alles spannungsfrei prüfen: Polarität, Leitungsweg, Klemmen, Massepunkte, Zugfestigkeit und Sicherungswerte kontrollieren.
- Kontrolliert in Betrieb nehmen: Sicherungen erst jetzt einsetzen, Einstellungen prüfen und den ersten Ladevorgang überwachen.
Kontrolle
Inbetriebnahme und häufige Fehler
Beim ersten Start lasse ich den Booster nicht unbeobachtet mit vollem Strom laufen. Ich prüfe zuerst, ob er bei Motorstart zuverlässig einschaltet und im Stand wieder ausgeht. Danach kontrolliere ich die Spannungen direkt an beiden Batterien und am Booster.
Sieben Kontrollen bei der Inbetriebnahme
- Stimmen Plus und Minus an allen Hauptanschlüssen?
- Sind Kabelschuhe fest, zugentlastet und ohne lose Litzen?
- Erkennt der Booster den Motorstart und schaltet später wieder ab?
- Passen Eingangsstrom und Ausgangsstrom zur gewählten Begrenzung?
- Erreicht die Aufbaubatterie die vorgesehene Ladespannung?
- Bleiben Kabel, Sicherungshalter, Übergänge und Massepunkte thermisch unauffällig?
- Melden App oder Status-LEDs Fehler bei Temperatur, Sensorik oder Spannung?
Fehler, die ich immer wieder sehe
- Der Booster ist für die Lichtmaschine zu groß.
- Das alte Trennrelais bleibt parallel aktiv.
- Der hohe Ladestrom wird ohne klare Prüfung durch den EBL geführt.
- Vorhandene, zu dünne Leitungen werden ungeprüft weiterverwendet.
- Sicherungen sitzen weit von den Batterien entfernt.
- Kabelschuhe wurden mit ungeeignetem Werkzeug gequetscht.
- Bei 25 mm² werden Litzen abgeschnitten, damit das Kabel in die Klemme passt.
- D+ oder Spannungserkennung passt nicht zur Fremdladung im Stand.
- Sense-Leitungen, Temperatursensor oder SmartShunt sind falsch angeschlossen.
- Der Booster bekommt keine Kühlluft und regelt früh ab.
Budget
Was kostet ein Ladebooster-Einbau?
Für einen sauberen Selbsteinbau mit Gerät, neuer Hochstromleitung, zwei MIDI-Sicherungshaltern, Sicherungen, passenden Kabelschuhen, Schrumpfschlauch, Schutzrohr und Montagematerial solltest du mit folgenden Größenordnungen rechnen:
Der größte Kostentreiber neben dem Booster ist oft der Kabelweg. Eine lange 25-mm²-Leitung, gute Halter, Kabelschuhe und ein berührungssicherer Übergabepunkt kosten spürbar mehr als ein kurzer 16-mm²-Weg. Feste Einzelpreise altern schnell; für die Planung sind realistische Gesamtspannen hilfreicher.
Transparenz & Quellen
Herstellerquellen und Stand der Angaben
Die technischen Produktangaben in diesem Beitrag wurden am mit den verfügbaren Herstellerunterlagen abgeglichen. Maßgeblich für deinen Einbau bleiben immer die aktuelle Anleitung deines konkreten Geräts sowie die Vorgaben von Fahrzeug-, Batterie- und Gerätehersteller.
- Victron Energy: Orion XS 12/12-50A – deutsches Handbuch (Konfiguration, Strombegrenzung und Installation)
- Votronic: Montage- und Bedienungsanleitung VCC 1212-50 (Anschlüsse, Sicherungen und Fühlerleitungen)
- Votronic: VCC 1212-50 CI – Produktinformationen (CI-BUS-Ausführung und technische Daten)
FAQ
Häufige Fragen zum Ladebooster im Wohnmobil
Brauche ich bei einer LiFePO₄-Batterie einen Ladebooster?
Ja, wenn die LiFePO₄-Aufbaubatterie während der Fahrt aus der Lichtmaschine geladen werden soll. Der Booster begrenzt den Strom und stellt ein passendes Ladeprofil bereit. Das bisherige Trennrelais muss bei der Umrüstung dringend deaktiviert werden.
Reicht ein 30-A-Ladebooster oder brauche ich 50 A?
30 A reichen oft, wenn du die Lichtmaschine schonen möchtest oder regelmäßig längere Strecken fährst. 50 A kommen nur infrage, wenn Lichtmaschine, Eingangsstrombegrenzung, Kabel und Kühlung dazu passen. Die Batteriegröße allein entscheidet das nicht.
Wie groß darf der Ladebooster für meine Lichtmaschine sein?
Als grobe VoltKompass-Faustregel höchstens rund 40 Prozent des maximalen Lichtmaschinen-Nennstroms. Bei 100 A sind das etwa 40 A. Prüfe zusätzlich den Eingangsstrom des Boosters, denn er kann über dem Nenn-Ausgangsstrom liegen.
Muss das vorhandene Trennrelais deaktiviert werden?
Ja, bei der LiFePO₄-Umrüstung dringend. Eine parallele direkte Verbindung würde die Strombegrenzung des Ladeboosters umgehen. Wie du das Relais deaktivierst, hängt von Fahrzeug und EBL ab und muss eindeutig geprüft werden.
Braucht ein Ladebooster D+ oder reicht die Spannungserkennung?
Meist reicht die automatische Spannungserkennung. D+ ist die bessere Wahl, wenn Landstrom oder eine andere Quelle die Starterspannung im Stand anheben und den Booster sonst unbeabsichtigt aktivieren könnte.
Welchen Kabelquerschnitt und welche Sicherungen brauche ich?
Für 30 A verwende ich 16 mm² und beidseitig 60-A-DC-MIDI-Sicherungen. Für 50 A sind es bei kurzen Wegen 16 mm², bei mehr als etwa 5 m von der Starterbatterie zum Booster 25 mm². Die Absicherung beträgt dann auf beiden Seiten 80 A. Die Sicherungen sitzen nahe an den Batterie-Pluspolen und schützen die Kabel.
Was kostet es, einen Ladebooster im Wohnmobil nachzurüsten?
Für das Material kannst du bei 30 A grob 300–500 € und bei 50 A etwa 350–700 € ansetzen. Batterie, Werkzeug, Arbeitslohn und größere Änderungen am restlichen Bordnetz sind darin nicht enthalten.
Ist der Orion XS oder der Votronic VCC 1212-50 besser?
Einen allgemeinen Sieger gibt es nicht. Der Orion XS bietet App-Bedienung, fein einstellbaren Strom und eine gute Einbindung in das Victron-System. Der VCC arbeitet mit festen Stufen, direkten Fühlerleitungen und mitgeliefertem Temperatursensor. Einbauplatz, Messkonzept, Kühlung und Bedienwunsch entscheiden.
Fazit
Der passende Ladebooster beginnt bei der Lichtmaschine
30 oder 50 A ist keine Geschmacksfrage. Prüfe zuerst den Nennstrom der tatsächlich eingebauten Lichtmaschine und bleibe mit dem Booster grob unter 40 Prozent. Danach legst du Kabelweg, Querschnitt, beidseitige Absicherung und Aktivierung fest.
Orion XS und Votronic VCC 1212-50 funktionieren beide gut. Ich würde den Orion wählen, wenn flexible App-Einstellung und Victron-Vernetzung wichtig sind. Der VCC passt, wenn feste Schalterstufen, separate Fühlerleitungen und der mitgelieferte Temperatursensor besser zum Aufbau passen.
Am wichtigsten bleibt der Einbau: Trennrelais deaktivieren, Hauptstrom nicht ungeprüft durch den EBL führen, Kabel fachgerecht crimpen und die Sicherungen erst nach vollständiger Kontrolle einsetzen.
Sicherheitshinweis: Arbeiten an 12-V-Hochstromanlagen können bei Kurzschluss, falschem Querschnitt oder lockeren Verbindungen Brände verursachen. Dieser Beitrag beschreibt ein Planungskonzept und ersetzt keine Prüfung am konkreten Fahrzeug. Wenn du Trennrelais, Kabelweg, Masseführung oder Absicherung nicht sicher beurteilen kannst, lass den Einbau von einer qualifizierten Fachkraft prüfen oder ausführen. Beachte zusätzlich die Anleitungen von Fahrzeug-, Batterie- und Gerätehersteller.
